Excentrický reduktor
ASME B16.9 je štandardná špecifikácia pre tvarovky pre zváranie na tupo, ktorá pokrýva BW koncentrický a excentrický reduktor, koleno a T-kus. Rozsah rozmerov je od 3/4" do 24" v bezšvovom type.
V porovnaní s kužeľovým kovaním, ktoré zväčšuje alebo zmenšuje priemer, nie je symetrické podľa stredovej čiary. Obidva sú k dispozícii v uhlíkovej oceli, legovanej oceli, nehrdzavejúcej oceli a používajú sa v potrubnom systéme na zmenšenie priemeru z jednej veľkosti na väčšiu alebo malú veľkosť.
Tvarovky na zváranie na tupo sa používajú v potrubnom systéme na zmenu smeru alebo funkcie média, na odbočenie, zmenšenie veľkosti potrubia alebo na pripojenie pomocných zariadení. Sú dostupné vo viacerých typoch ako koleno, T-kus, uzáver, excentrický reduktor, nástavec a oelt, ktoré sa vyrábajú tvárnením za studena a za tepla na základe špecifikácií ASTM A403 a ASTM A234.
ASTM A403 WP304 & 316 potrubné armatúry z nehrdzavejúcej ocele
Špecifikácia ASTM A403 pokrýva bežné druhy nehrdzavejúcej ocele WP304 a WP316, ktoré sa používajú na tlakové potrubia. Zákazníci musia uviesť bezšvíkový alebo zváraný typ pri nákupe druhov armatúr, ako sú excentrické redukcie, T-kus a kríž na zváranie na tupo, ohyb oceľových rúr a koleno.
ASTM A234 potrubné armatúry z uhlíkovej ocele a legovanej ocele
Táto špecifikácia sa vzťahuje na armatúry z uhlíkovej ocele a legovanej ocele ASTM A234 bez spojovacej a zváranej konštrukcie podľa normy ASME B16.9. Táto excentrická redukčná armatúra je určená na použitie v tlakovom potrubí a pri výrobe tlakových nádob na prevádzku pri miernych a zvýšených teplotách.
Špecifikácia montáže excentrickej redukcie BW
| Rozsah veľkostí | 3/4" - 60" / DN20 - 1500 |
| Rozvrh hrúbok | SCH 10 - SCH 80, SCH 160, XXS |
| Americký štandard | ANSI / ASME B16.9 / MSS SP 43 |
| Japonský štandard | JIS B2311/2312/2313 |
| Nemecká norma | DIN2605/2615/2616/2617 |
| európsky štandard | EN10253 |
| Uhlíková oceľ | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
| Nízkoteplotná uhlíková oceľ | Q345B, 16Mn, ASTM A420 WPL6 |
| Oceľové potrubie | ASTM A860 WPHY 42/46/56/60/65 |
| Legovaná oceľ |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Nerezová oceľ | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |

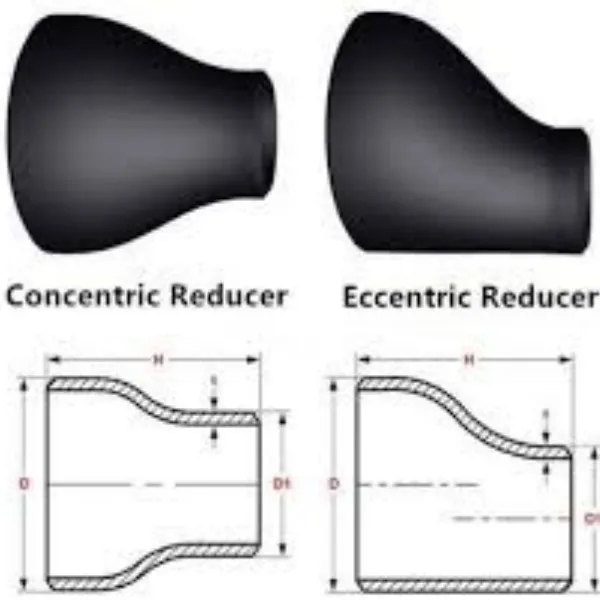

Rozmery excentrickej redukcie ASME B16.9
| OD1 | OD2 | KONIEC DO KONCA |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Poznámky
1) Okrem vyššie uvedených noriem sa uplatňujú aj normy GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 atď.
2) Pre koncentrické a excentrické reduktory s rozmermi väčšími, ako sú uvedené v tabuľke vyššie, budú dodané podľa rozmerov dohodnutých kupujúcim a výrobcom alebo podľa veľkosti výrobcu.
