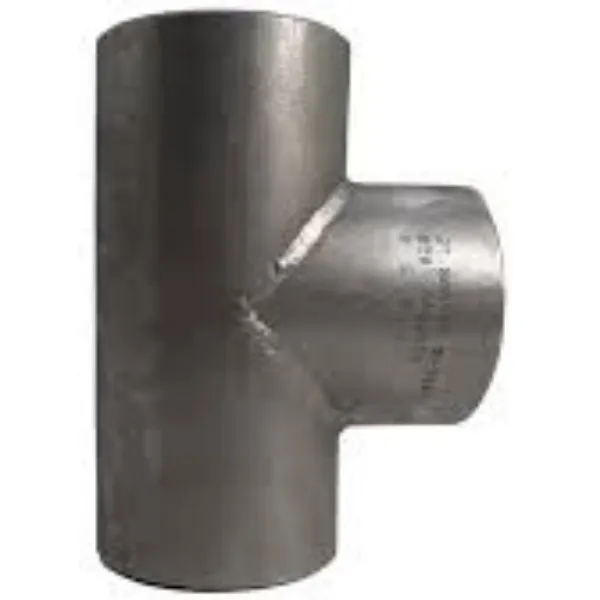

Tričko z oceľovej rúry

T-kus z oceľových rúr ASME B16.9má tvar T alebo Y s tromi vývodmi rovnakej alebo rôznej veľkosti a je pomenovaná ako rovnaké T a redukčné T, spojovacie konce majú rovnakú veľkosť, je to rovnaké T, zatiaľ čo veľkosť ramena je menšia ako veľkosť potrubia, nazývame to ako zmenšenie trička. Tee na zváranie na tupo je široko používané v ropnom, chemickom priemysle, elektrárňach a iných priemyselných potrubiach. Bežne používaným materiálom je uhlíková oceľ A234 WPB a nehrdzavejúca oceľ 316.

rovnaké tričko zmenšujúce

Kontrola odpaliska na zvary na tupo

Zmeriame hrúbku steny a dĺžku odpaliska, aby sme zaistili kvalitu výrobkov.

Balenie trička na zvar na tupo

Tee produkty menšie ako 8" budú úhľadne usporiadané vo vnútri drevenej krabice, väčšie ako 8" budú plastové obaly a potom umiestnené na drevenú základňu.

Čo je ASME B16.9?

Norma ASME B16.9 pokrýva celkové rozmery, tolerancie, menovité hodnoty, skúšanie a značenie pre továrenské kované tvarovky pre zváranie na tupo vo veľkostiach NPS 1 ∕ 2 až NPS 48 (DN 15 až DN 1200). Vzťahuje sa na armatúry ľubovoľnej hrúbky steny.

Tvarovky na zváranie na tupo sa používajú v potrubnom systéme na zmenu smeru alebo funkcie média, na odbočenie, zmenšenie veľkosti potrubia alebo na pripojenie pomocných zariadení. Sú dostupné vo viacerých typoch ako koleno, T-kus, uzáver, redukcia, nástavec a oelt, ktoré sa vyrábajú tvárnením za studena a za tepla na základe špecifikácií ASTM A403 a ASTM A234.

Špecifikácia armatúr z nehrdzavejúcej ocele ASTM A403 WP304 a WP316

Zváracie armatúry z nehrdzavejúcej ocele 304 a 316 sú navrhnuté v triedach ASTM A403 WP na základe štandardných rozmerov ASME alebo MSS. Môžu byť bezšvíkové alebo zvárané.

Špecifikácia ASTM A403 pokrýva tvary nerezového rúrkového kolena, T-kusu, kríža, redukcie a uzáveru. Majú rôznu funkciu v potrubnom systéme a široko sa používajú na zváranie rúr alebo tvaroviek.

ASTM A234 WPB Špecifikácia armatúr z uhlíkovej ocele

ASTM A234 WPB je najbežnejšia a najreprezentatívnejšia trieda v potrubných armatúrach z uhlíkovej ocele. Vyrábame ich v typoch semaless a zvárané podľa normy ASME B16.9 & MSS-SP-43. Tieto tvarovky na zváranie na tupo sa používajú v tlakovom potrubí a pri výrobe tlakových nádob na prevádzku pri miernych a zvýšených teplotách.

Špecifikácia ASME/ANSI B16.9 oceľových T-kusov

ASME/ANSI B16.9 Rozmery T-kusu z oceľovej rúry

Poznámky

1) Okrem vyššie uvedených noriem sa uplatňujú aj normy GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 atď.

2) Pre rovné T-kusy s DN väčším alebo rovným 650 (NPS 26) a redukčné T-kusy s DN väčším alebo rovným 350 (NPS 14 sa odporúča použiť veľkosti vývodov (to znamená, že môžu byť použité aj iné veľkosti). ).

3) Pre odpaliská a kríže s rozmermi väčšími, ako sú uvedené v tabuľke vyššie, budú dodané podľa veľkosti odsúhlasenej kupujúcim a výrobcom alebo podľa veľkosti výrobcu.
