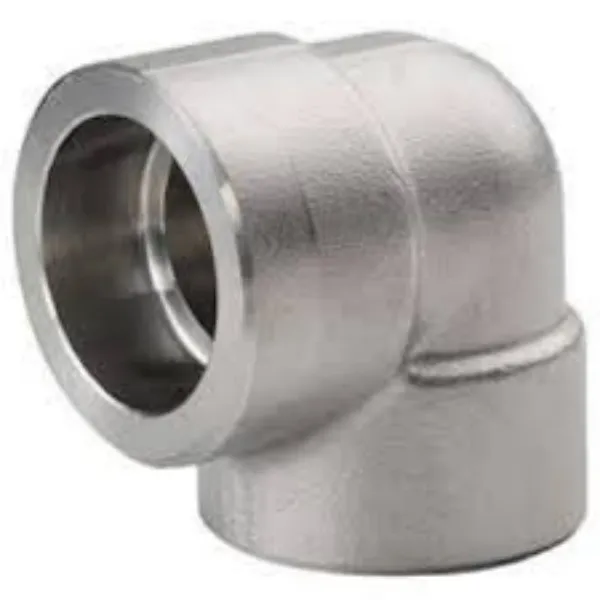

Objímkové zvarové koleno
ASME B16.11 kované hrdlové zváracie koleno je dostupné v 90 stupňoch a 45 stupňoch, ktoré sa používa na pripojenie potrubia ASME k armatúram alebo ventilom zváraním kútového tesnenia. Hmotnosť je nízka vďaka malým rozmerom. A má rôzne funkcie, ako je spoľahlivosť, odolnosť a rozmerová presnosť. K dispozícii sú 3 tlakové triedy triedy 3000, 6000 a 9000.
Koleno triedy 3000: na použitie s oceľovou rúrou Sch 80.
Koleno triedy 6000: na prispôsobenie sa oceľovej rúre Sch 160.
Koleno triedy 9000: na spojenie s oceľovou rúrou Sch XXS
Socket Weld Fittings sú rodinou vysokotlakových kovacích tvaroviek, ktoré sa používajú iba v spojení s ANSI Pipe a sú dostupné v rovnakom rozsahu veľkostí.
Aj keď medzi tvarmi týchto dvoch zvarov existujú určité podobnosti, hrdlový zvar sa stále považuje za odlišný od kútového zvaru.
Špecifikácia tvaroviek na privarenie ASME B16.11
| Tvar | Rovné a redukčné tvarovky |
| Rozsah veľkostí | 1/8" - 4" / DN6 - DN100 |
| Hodnotenie tlaku | Trieda 3000 libier, 6000 libier, 9000 libier |
| Štandardné | ASME B16.11, BS3799 |
| Uhlíková oceľ | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Legovaná oceľ | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Nerezová oceľ | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Označenie a kontrola pozinkovaného kolena
Balenie tvaroviek pre nástrčné zvary
Všetky SW kolená zabaľte do kartónov.
Nalepte štítok na všetky kartóny.
Vložte kartóny do drevenej krabice.
Vytvorte prepravnú značku na drevenej krabici.
Rozmery kolena ASME B16.11
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | min | ave | min | ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Rovnomerná hrúbka okolo otvoru hrdla nesmie byť menšia ako priemerná hodnota, hrúbka na čiastkových plochách môže byť min. jeden.
2) Vzhľadom na toleranciu vonkajšieho priemeru potrubia môžu byť priemery niektorých otvorov hrdla o niečo väčšie ako priemery špecifikované v B16.11.
3) Ak rozmery spojovacích rúrok nezodpovedajú rozmerom uvedeným v tomto katalógu, rozmery spojovacích rúrok musia byť uvedené v nákupnej špecifikácii.
4) Keď sa tvarovky zmenšujú, konštrukčné veľkosti musia byť rovnaké ako rozmery rovných tvaroviek a BJD sa opracujú podľa zodpovedajúcich redukčných koncov.
5) Tvarovka môže byť vyrobená aj ako zmiešané prípojky SW a THRD.
