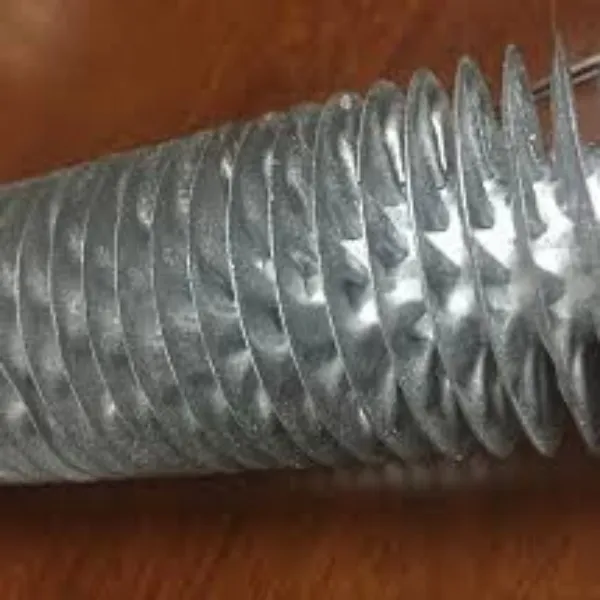

Špirálovo vinutá rebrovaná rúrka|Pozinkovaná rebrovaná rúrka

Spiral Wound Finned Tube|Galvanized Finned Tube
Spiral Wound Finned Tube|Galvanized Finned Tube
Spiral Wound Finned Tube|Galvanized Finned Tube

Špirálovo vinutá rebrovaná rúrka|Pozinkovaná rebrovaná rúrka

Popis produktov Špirálovo vinutá rebrovaná trubica| Galvanizovaná rebrovaná trubica|Žiarovo pozinkovaná za studena vinutá rebrovaná trubica v skleníku Čo je špirálovito vinutá rebrovaná trubica alebo krimpovaná rebrovaná trubica? Spiral Wound Finned Tube alebo Crimped Fin Tube sú špirálovito navinuté rebrá na základnej rúrke, bez zvárania, ale bodové...

Zaslať požiadavku

Chat teraz

Predstavenie výrobku

Popis produktov

Špirálovo vinutá rebrovaná trubica| Pozinkovaná rebrovaná trubica|Žiarovo pozinkovaná za studena vinutá rebrovaná trubica v skleníku

Čo je špirálovito vinutá rebrová trubica alebo krimpovaná plutvová trubica?

Spiral Wound Finned Tube alebo Crimped Fin Tube sú špirálovito navinuté rebrá na základnej rúrke, bez zvárania, ale na konci sú bodovo zvarené.

Materiál špirálovo vinutých rebrových trubíc alebo krimpovaných rebier: Pás rebier môže byť medený, uhlíková oceľ, nehrdzavejúca oceľ, neželezné rúrky a rebrá buď spájkované s koreňom alebo úplne zvarené.

Špirálovito zvlnená rebrovaná rúrka z nehrdzavejúcej ocele

Špirálovo vinuté rebrové rúrky pre vzduchový chladič

Pretože nehrdzavejúca oceľ má vysokú odolnosť proti korózii, krimpovaná rúrka z nehrdzavejúcej ocele môže byť široko používaná, keď má okolnosť určitý stupeň korózie alebo čistoty, ako je napríklad klimatický priemysel, vykurovanie, sušenie a chladenie. Zvyčajne sa používa v rebrových rúrkových výmenníkoch tepla. Maximálna pracovná teplota je 180 stupňov.

Špirálovito vinutá rebrová trubica alebo krimpovaná plutvová trubica ponúkajú vyššiu turbulenciu vzduchu a prenos tepla v dôsledku krimpovania rebier v porovnaní s plutvovou trubicou typu L.

Materiálový štandard krimpovanej rebrovej rúrky: Základná rúrka aj rebro môžu byť z uhlíkovej ocele a nehrdzavejúcej ocele

Uhlíková oceľ: A179, A192,SA210 Gr A1/C,A106 Gr B Nehrdzavejúca oceľ: TP304/TP304L, TP316 / TP316L

Špirálovo vinutá rebrová trubica alebo krimpovaná rebrová trubica Výhody a aplikácie

Maximálna pracovná teplota je 180 stupňov.

Rúrkové ohrievače:

Základná rúrka aj rebro môžu byť z medi, uhlíkovej ocele a nehrdzavejúcej ocele

Uhlíková oceľ: A179, A192, SA210 Gr A1/C, A106 Gr B

Nehrdzavejúca oceľ: TP304/TP304L, TP316 / TP316L

Špecifikácia krimpovanej rebrovej rúrky:

OD trubice základne: 15,88~51 mm

Rozstup rebier: 3,5 ~ 10 mm

Výška plutv: maximálne 16 mm

Hrúbka rebier: {{0}}.2~0.4mm

Vlastnosti krimpovanej rebrovej rúrky

1. Rebrá a rúrky sú pevne spojené

2. Rovnomerná výška tónu,

3. Malý záhyb,

4. Žiadne hromadenie popola

5. Malý tepelný kontaktný odpor,

6. Vysoká schopnosť prenosu tepla

7. Maximálna pracovná teplota: 120 stupňov

Špirálovo napínané rebrové rúrky pre vzduchový chladič

Maximálna pracovná teplota je 180 stupňov.

Špirálovitá krimpovaná plutvová trubica z nehrdzavejúcej ocele

Typ plutv: Krimpovaná trubica s plutvami

Materiál trubice: nehrdzavejúca oceľ

Materiál plutvy: nehrdzavejúca oceľ

Typ plutvovej trubice: Zvlnená, vlnitá

Popis špirálovej krimpovanej rebrovej trubice z nehrdzavejúcej ocele: Nerezová špirálová krimpovaná plutvová trubica, sme dodávateľ krimpovaných plutvových trubíc a výrobca krimpovaných plutvových trubíc v Číne.

Špirálové rúrky z nehrdzavejúcej ocele na prenos tepla

Oceľový pás môže byť meď, uhlíková oceľ, nehrdzavejúca oceľ.

Neželezné rúry a rebrá na koreni spájkované alebo úplne pocínované.

Materiál Štandard zvlnenej rebrovej rúrky

Základná rúrka aj rebro môžu byť z uhlíkovej ocele a nehrdzavejúcej ocele

Uhlíková oceľ: A179, A192, SA210 Gr A1/C, A106 Gr B

Nehrdzavejúca oceľ: TP304/TP304L , TP316 / TP316L, T2

Výhody a aplikácie

Výhody žiarovo pozinkovanej rebrovanej rúrky

1. Náklady na ošetrenie žiarovo zinkovaných rebrových rúrok sú nízke: náklady na žiarové zinkovanie proti hrdzi sú nižšie ako náklady na iné náterové vrstvy;

2. Žiarovo pozinkovaná rebrovaná rúra je odolná: v predmestskom prostredí sa štandardná žiarovo pozinkovaná hrúbka antikoróznej úpravy môže udržiavať viac ako 50 rokov bez opravy; v mestských oblastiach alebo pobrežných oblastiach možno štandardný žiarovo pozinkovaný antikorózny náter udržiavať 20 rokov bez opravy;

3. Spoľahlivosť žiarovo pozinkovanej rebrovanej rúrky je dobrá: galvanizačná vrstva a oceľ sú metalurgicky kombinované a stávajú sa súčasťou oceľového povrchu a trvanlivosť primárneho povlaku je spoľahlivejšia;

4. Húževnatosť žiarovo pozinkovaného povlaku trubice je silná: zinkový povlak tvorí špeciálnu metalurgickú štruktúru, ktorá odolá mechanickému poškodeniu počas prepravy a používania;

5. Komplexná ochrana žiarovo pozinkovanej rebrovanej rúrky: každá časť pokovovanej časti môže byť pokrytá zinkom, dokonca aj v priehlbine, ostrom rohu a skrytom mieste môže byť chránené celým názvom;

6. Žiarovo pozinkovaná rebrovaná rúrka šetrí čas a námahu: proces galvanizácie je rýchlejší ako iné metódy konštrukcie náterov a môže sa vyhnúť času potrebnému na lakovanie na stavenisku po inštalácii.

Vysokofrekvenčný zvárací rebrový rúrkový radiátor pre strunový typ a rebrový typ vinutia vyrobený z nedostatkov a vylepšený vysokofrekvenčným zváraním je účinný prvok rebrovanej rúrky vyžarujúci teplo, samotná rebrová rúrka má hrúbku pásu 0.{{1 }}mm vinutie v rebrovanej rúrke a proces vysokofrekvenčného zvárania, zváranie v rúrke tabliet, zaisťujú pevnosť spojenia rúrky a rebra, intenzita tepla kovu dosiahla 1.10 1.20w/kg stupňov stupňa Celzia, široko používaný v ekonomizéri kotlov rebrového rúrkového predhrievača vzduchu a výrobnej dielne, výrobe bytových energeticky úsporných radiátorov a tepelných trubíc ako preferované neskoré vinutie.

Špirálová rebrovaná trubica je účinným zariadením na prenos tepla. Jeho teplovýmenná plocha je niekoľkonásobná až niekoľkonásobná, môže posilniť prenos tepla, znížiť prietokový odpor, znížiť spotrebu kovu tak, aby sa zlepšila ekonomická a prevádzková spoľahlivosť teplovýmenných zariadení. V súčasnosti je špirálovitá rebrovaná rúrka široko používaná v rôznych kotloch. Štruktúra špirálovej rebrovanej rúrky je znázornená na obrázku vyššie.

Jednotka špecifikácie špirálovej rebrovanej rúrky:

Priemer základnej trubice je 18-219 mm

Hrúbka steny základnej rúrky: 2-8 mm

Hrúbka rebier 0.8-2 s

Výška lamely 10-30 mm

Výška 5-20 t

Dĺžka rebrovej rúrky je menšia alebo rovná 10 000 mm L

Poznámka: 1. Tabuľku mimo špecifikácií môže vyrobiť strana dopytu, na ktorej sa dohodne

2. Plutvy majú vo všeobecnosti menej ako 1/2 priemeru

3. Továreň vyrábaná špirálovou rebrovanou rúrou DG1020-97 JB/T6512-92 a inými normami

Špecifikácia produktu so špirálovými rebrami a zoznam parametrov

Pozinkovaná rebrovaná rúrka Materiál: obyčajná uhlíková oceľ, nehrdzavejúca oceľ, oceľ odolná voči korózii, bezšvíková oceľová rúrka, vysokofrekvenčná elektricky zváraná oceľová rúrka

Vysokofrekvenčne zvárané špirálové rebrové rúrky typu a materiálu

Vrátane zváracej rebrovanej rúrky: plný typ, zúbkovaný typ

Zvárací materiál: uhlíková oceľ, nehrdzavejúca oceľ, nehrdzavejúca oceľ, legovaná oceľ

Rozsah použitia vysokofrekvenčne zváraných rúrok so špirálovými rebrami

Ekonomizér kotlov, elektrárenské kotly, petrochemické strojárstvo, výmenník tepla

Vysokofrekvenčne zváraná rúrka so špirálovým rebrom Priemer rúrky základne: O 25- alebo D 140 mm

Základná dĺžka rúry L:1-12 metrov

Vzdialenosť medzi lamelami t:{0}} mm

Hrúbka rebra Sn:0.8-2.5 mm

HF: výška rebier je vo všeobecnosti menšia ako polomer základnej rúrky (8-30 mm)

Kompozitná plutva valcovaná za studena

Rúrka: uhlíková oceľ, nehrdzavejúca oceľ, legovaná oceľ
