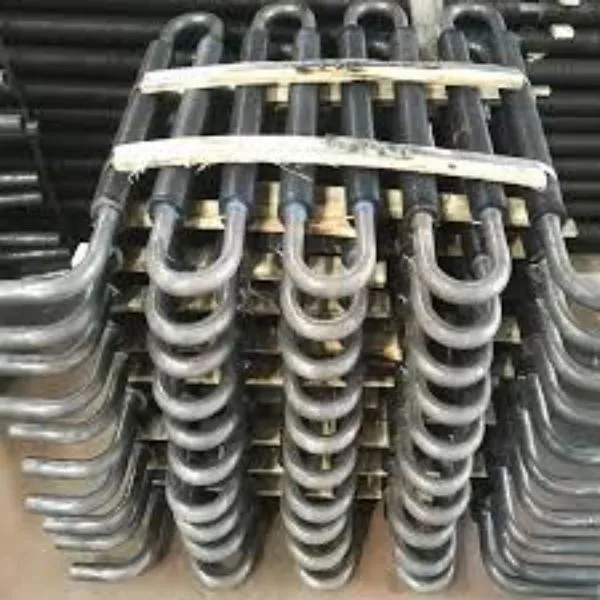

Hadovité rebrové rúrky|Ohýbacie rebrové rúrky

Hadovité rebrované rúrky alebo rúrky s ohýbanými rebrami sú dôležitým typom zariadenia na prenos tepla používaného v širokej škále priemyselných aplikácií, ako sú kotly a výmenníky tepla. Ich unikátny dizajn s kontinuálnou rebrou navinutou a ohnutou do hadovitého tvaru okolo vonkajšieho povrchu trubice zväčšuje povrch trubice a zlepšuje prenos tepla medzi trubicou a okolitým prostredím.

Aké sú hlavné použitia hadovitých rebrovaných rúr?

Hlavné použitia

Malé energeticky úsporné zariadenia

Špeciálna hadovitá rebrovaná trubica môže byť navrhnutá tak, aby spĺňala špecifické požiadavky. Tento dizajn môže byť optimalizovaný pre veľkosť a tvar zariadenia a požadované charakteristiky prenosu tepla.

Systémy obnoviteľnej energie

Hadovité rebrované rúrky možno použiť na prenos tepla zo solárnych panelov alebo podzemných zdrojov tepla do vody alebo iných tekutín. Tento proces zvyšuje účinnosť systému a znižuje spotrebu energie.

Chladenie elektroniky

Hadovité rebrované trubice môžu byť použité na prenos tepla preč z elektronických komponentov, čím sa zlepšuje ich výkon a predlžuje sa ich životnosť.

Hadovité rebrované rúrky sú obzvlášť užitočné v odvetviach, kde sa vyžadujú vysoké rýchlosti prenosu tepla, ako je petrochemický priemysel a priemysel výroby energie. Môžu byť použité v rôznych konštrukciách výmenníkov tepla, ako sú rúrkové alebo vzduchom chladené výmenníky tepla a často sa používajú v aplikáciách s obmedzeným priestorom.

Celkovo bude návrh špeciálnej hadovitej rebrovanej trubice pre malé energeticky úsporné zariadenia závisieť od konkrétnej aplikácie a požiadaviek zariadenia. Pri starostlivom návrhu a optimalizácii však môžu tieto elektrónky zohrať dôležitú úlohu pri zlepšovaní účinnosti a výkonu širokej škály zariadení na úsporu energie.

Veľkosť hadovitých rebrovaných rúrok:

Hadovité rebrované rúrky sú k dispozícii v širokej škále veľkostí a typov rebier, aby vyhovovali rôznym aplikačným požiadavkám. Medzi hlavné parametre veľkosti hadovitých rebrovaných rúrok patria:

Priemer rúrky: Priemer rúrky je vonkajší priemer základnej rúrky, ktorý sa môže pohybovať od niekoľkých milimetrov do niekoľkých palcov v závislosti od aplikácie.

Výška plutiev: Výška plutvy je vzdialenosť medzi vonkajším povrchom základnej rúrky a najvyšším bodom plutvy. Výška plutvy sa môže pohybovať od niekoľkých milimetrov do niekoľkých centimetrov.

Hrúbka plutvy: Hrúbka plutvy je hrúbka materiálu plutvy, ktorá sa môže líšiť v závislosti od typu plutvy a požiadaviek aplikácie.

Rozstup plutiev: Rozstup plutiev je vzdialenosť medzi susednými plutvami pozdĺž obvodu rúrok. Rozstup plutv sa môže líšiť v závislosti od požiadaviek aplikácie.

Typy plutiev bežne používané v hadovitých rebrovaných rúrach zahŕňajú:

Extrudovaný Fin

Extrudované rebrované rúrky majú rebrá, ktoré sú vytvorené vytláčaním rebrového materiálu cez matricu na vonkajší povrch základnej rúrky. Výsledkom tohto procesu sú rebrá, ktoré sú pevne pripevnené k základnej rúrke a majú vynikajúce vlastnosti prenosu tepla.

L-Feot Fin

Rúrky s L-nožkou majú rebrá, ktoré sú pripevnené k základnej rúrke pomocou nožičiek v tvare L, ktoré sú privarené alebo spájkované k vonkajšiemu povrchu rúrok. Tento typ rebier poskytuje dobrý prenos tepla a je vhodný pre vysokoteplotné aplikácie.

G-Fin

Rúrky s G-rebrami majú rebrá, ktoré sú vytvorené zvinutím plochého pásu rebrového materiálu do konfigurácie v tvare G a následným pripojením k základnej rúrke pomocou mechanických metód. Rúrky G-fin majú vysokú rýchlosť prenosu tepla a sú vhodné na použitie v kompaktných výmenníkoch tepla.

Vrúbkovaná plutva

Rúry s vrúbkovanými rebrami majú rebrá, ktoré sú vytvorené vrúbkovaním vonkajšieho povrchu základnej rúrky, aby sa vytvorili malé hrebene, ktoré zväčšujú plochu prenosu tepla. Vrúbkované rebrá sú vhodné pre aplikácie, kde sa vyžaduje vysoká rýchlosť prenosu tepla.

hFW Pevná plutva

Vysokofrekvenčne zvárané pevné rebrové rúrky majú súvislé rebro, ktoré je privarené k vonkajšiemu povrchu základnej rúrky pomocou procesu vysokofrekvenčného zvárania. Rebrá môžu byť vyrobené z rôznych materiálov, ako je pás z uhlíkovej ocele, pás z legovanej ocele a pás z nehrdzavejúcej ocele.

HFW zúbkovaná plutva

Na druhej strane vysokofrekvenčne zvárané zúbkované rebrové rúrky majú rebrá so zúbkovanými okrajmi, ktoré sú privarené k základnej rúrke pomocou procesu vysokofrekvenčného zvárania. Zúbky na rebrách vytvárajú turbulencie v prúde tekutiny, čo zvyšuje koeficient prestupu tepla a zlepšuje celkovú účinnosť výmenníka tepla.

Výber hlavnej veľkosti a typu rebrovaných hadíc bude závisieť od špecifických požiadaviek aplikácie, ako je rýchlosť prenosu tepla, prietok tekutiny a pokles tlaku.
