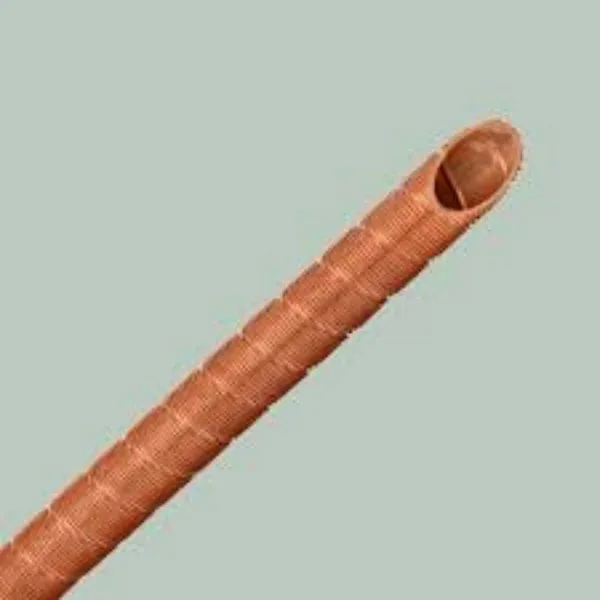

Rúrky s plutvovými plutvami| Rúrky s vrúbkovanými koreňmi
Popis produktov Čo sú orané plutvy? Rúrky s oranými rebrami, tiež známe ako rebrované rúrky s koreňovým zúbkovaním, sú typom komponentu výmenníka tepla používaného na zvýšenie účinnosti prenosu tepla. Tieto rúrky majú rebrá, ktoré sú mechanicky spojené s vonkajším povrchom rúrky. "Pluhovanie"...
Rúrky s oranými rebrami, tiež známe ako rebrované rúrky s koreňovým zúbkovaním, sú typom komponentu výmenníka tepla používaného na zvýšenie účinnosti prenosu tepla. Tieto rúrky majú rebrá, ktoré sú mechanicky spojené s vonkajším povrchom rúrky. Proces "orania" zahŕňa vyrezanie alebo vyoranie drážky alebo kanála do vonkajšieho povrchu rúrky a potom vloženie rebier do týchto drážok. Tento dizajn zväčšuje kontaktnú plochu medzi rebrom a rúrkou, čím zlepšuje vlastnosti prenosu tepla. Tu sú niektoré kľúčové vlastnosti a aplikácie oraných plutvových rúr:
1. Rúry pluhu so zvýšeným prenosom tepla:
Pluhované rebrové rúrky sa používajú v rôznych výmenníkoch tepla na zlepšenie prenosu tepla medzi tekutinou vo vnútri rúrky a okolitým prostredím. Zväčšená povrchová plocha poskytovaná rebrami umožňuje efektívnejšiu výmenu tepla.
2. Vylepšená pevnosť oraných plutvových rúrok:
Mechanické spojenie rebier s rúrkou prostredníctvom procesu orby má za následok pevné spojenie, vďaka čomu sú orané rúrky vhodné pre vysokotlakové a vysokoteplotné aplikácie.
3. Rúrky plutiev s viacerými druhmi plutiev:
Rúrky s oranými rebrami môžu mať rôzne konfigurácie rebier, ako sú pravouhlé alebo zúbkované rebrá. Tieto možnosti umožňujú prispôsobenie špecifickým požiadavkám na prenos tepla a prevádzkovým podmienkam.
4. Materiály oraných plutvových rúrok:
Rúry a rebrá môžu byť vyrobené z rôznych materiálov, vrátane hliníka, medi, uhlíkovej ocele, nehrdzavejúcej ocele a ďalších, v závislosti od potrieb aplikácie a spracovávaných tekutín.
5. Aplikácie oraných plutvových rúrok:
Pluhované rebrové rúrky nachádzajú uplatnenie v celom rade priemyselných odvetví a aplikácií, vrátane vzduchom chladených výmenníkov tepla, parných kondenzátorov, chladiacich systémov a procesných výmenníkov tepla. Často sa volia vtedy, keď je potrebný vysokoúčinný prenos tepla.
6. Trvanlivosť oraných plutvových rúrok:
Pluhované rebrové rúry sú známe svojou trvanlivosťou a odolnosťou voči poškodeniu, vďaka čomu sú vhodné pre aplikácie, kde môže byť výmenník tepla vystavený mechanickému namáhaniu alebo vibráciám.
O.D.
Hrúbka steny
O.D.
Hrúbka steny
minimálna hrúbka steny
Výška plutvy
Nominálna vonkajšia plocha
skutočná vonkajšia plocha
Nominálna vnútorná plocha
Nominálna vnútorná plocha
1
11.1
1.1
13.8
0.75
0.6
1.7
0.0348
0.1503
0.0279
0.0307
2
15.88
1.2
18.58
0.85
0.7
1.7
0.0499
0.2094
0.0423
0.0465
3
19.7
1.33
22.4
0.95
0.8
1.7
0.0618
0.2566
0.0535
0.0589
Dizajn pluhu je len jedným z mnohých typov rebier používaných vo výmenníkoch tepla. Výber konštrukcie rebra a materiálu závisí od špecifických požiadaviek na prenos tepla, prevádzkových podmienok a povahy tekutín zapojených do procesu výmeny tepla.
