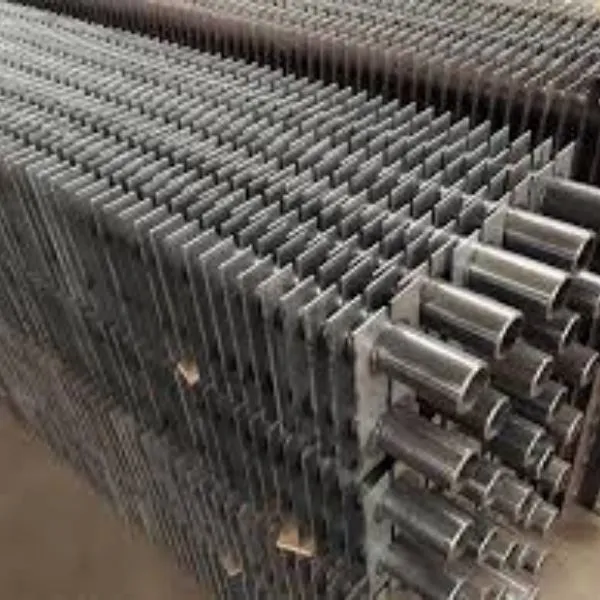

Rúrky s paralelnými rebrami|Obdĺžnikové rebrované rúrky

Popis produktov

Čo sú paralelné rebrované rúrky?

Rúry s paralelnými rebrami sú vyrobené zo zváraných štvorcových rebier. Tiež sa nazývajú rebrované rúrky typu H. Rúry s paralelnými rebrami môžu byť dvojité alebo jednoduché rúrky. Rúry s paralelnými rebrami sa vyrábajú odporovým zváraním rebier na rúrkach.

Aplikácie paralelne rebrovaných rúr:

Rúry s paralelnými rebrami sú z veľkej časti integrované pre typické aplikácie s kotlami na rekuperáciu odpadového tepla a ekonomizérmi, ktoré pracujú na spaľovaní uhlia, ťažkého vykurovacieho oleja, priemyselného odpadu alebo domáceho odpadu.

Rúry s paralelnými rebrami umožňujú použitie vo všetkých konvenčných čistiacich systémoch: tryskanie, fúkanie vzduchom alebo parou, umývanie…

Dizajn „Double H“ na súčasné zváranie dvojitých rúrok s oceľovými rebrami. Táto konfigurácia môže znížiť počet požadovaných podpier v dôsledku svojej vlastnej tuhosti.

Rúry s paralelnými rebramivýhoda,

Zarovnanie rebier vo zväzku umožňuje vytvorenie samočistiacich paralelných kanálov s nízkymi poklesmi tlaku.

Paralelné rebrované rúrky Focus

Rozstup rebier od 10 do 30 mm.

Dĺžka trubice do 15 metrov.

Na požiadanie môžu byť prerušenia plutiev.

Materiál rúrok s paralelnými rebrami:

Základný materiál pre rúrky a rebrá: uhlíková oceľ A179, A192, legovaná oceľ podľa A213 A335, nehrdzavejúca oceľ A312, kompatibilná s liatinovými rebrovanými rúrkami pre hybridné jednotky. Špeciálne rozmery plutiev na vyžiadanie.

Podľa požiadaviek domáceho trhu, po rokoch skúseností a poučení z vyspelých krajín, naša spoločnosť modernizovala zariadenie na zváranie rebrovaných rúrok typu H/paralelných rebrovaných rúr, ktoré má vysoký stupeň automatizácie. Zváracia technológia a kvalita výrobkov dosiahli certifikáciu Medzinárodnej klasifikačnej spoločnosti a iných autoritatívnych certifikačných orgánov.

1. Rebrovaná rúra typu H/Rúry s paralelnými rebrami Pevnosť a stabilita zvárania

1.1 Skúška ťahovej sily: väčšia ako 200 MPa alebo čiastočné roztrhnutie oceľovej rúry

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Stabilita pevnosti zvárania: prvý kus z každej zmeny musí byť zvarený tak, aby spĺňal požiadavky 2.1 alebo 2.2

1.4 Skúška odolnosti zvaru v ohybe: rebrá sú ohnuté o 20 stupňov vľavo a vpravo, dvakrát ohnuté vľavo a vpravo a zvar je bez trhlín

1.5 Skúška kladivom: udierajte do hornej časti rebra rovnobežne s oceľovou rúrkou, kým rebro nespadne a samotné krídlo sa nesmie zlomiť

1.6 Ak test zlyhá, musí sa aktivovať funkcia žíhania

2. Tepelne ovplyvnená rebrovaná rúrka typu H/Rúrky s paralelnými rebrami

Meranie mikroskopom a mikrotvrdomerom

Hĺbka tepelne ovplyvnenej zóny oceľovej rúry je menšia ako 0,5 mm

3. Presnosť rozmerov rebrovanej rúrky typu H/paralelne rebrované rúrky

3.1 Celková dĺžka segmentu krídla - 1mm~+1mm presnosť segmentového pohybu - 0.5mm~+0.5mm

3.2 Rozostup - 0.2mm~+0.2mm

3.3 Vertikálnosť rebier a oceľových rúr - 1 stupňov ~+1 stupňov

3.4 Rovinnosť tupo zváraných rebier v rovnakej skupine je - 0.2mm~+0.2mm, s výnimkou výškového rozdielu spôsobeného toleranciou hrúbky rebier

3.5 Výškový rozdiel tupo zváraných rebier v rovnakej skupine - 0.2mm~+0.2mm

3.6 Tolerancia stredovej vzdialenosti dvojitého potrubia - 0.5mm~+0.5mm

3.7 Za podmienok rovnakého materiálu oceľovej rúry, rovnakého rozstupu plechu a čísla plechu je zmena dĺžky rôznych rebrovaných rúr po zváraní konzistentná

4. Rýchlosť zvárania rebrovaných rúrok typu H/paralelných rebrovaných rúr

Vonkajší priemer základnej rúrky 25 ~ 51, hrúbka rebra 2 mm, čas zvárania každého páru kratší ako 3 s (okrem času podávania a vykladania a času žíhania)
