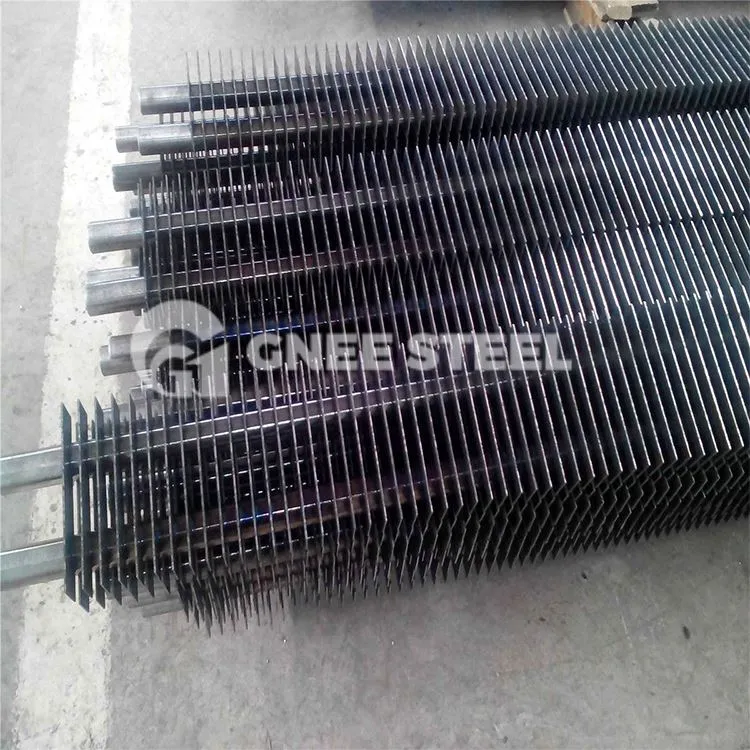

Rebrovaná rúrka typu H

Pretože tvar pripomína písmeno H, nazýva sa plutva typu H. Plutvové rúry sú rozdelené na jednoduché H a dvojité H typy. Široko sa používajú ako prvky zvýšenej výmeny tepla v kotloch elektrární, priemyselných kotloch, peciach a lodiach. V systéme spätného získavania odpadového tepla spalín elektrární a pod.

Materiál a veľkosť rebrovanej rúrky typu H:

Štandardné materiály plutiev

• Výhody rebrovaných rúrok typu H:

1. Vynikajúci výkon proti opotrebeniu. Opotrebenie je spôsobené najmä nárazom a rezným účinkom častíc popola na potrubie. Opotrebenie okolo potrubia je vážne pri 300 stupňoch od vodorovnej čiary. Keď s1/d=s2/d=2, miera opotrebovania tu predstavuje 3-násobok priemernej hodnoty. krát. V dôsledku zmeny smeru prúdenia vzduchu pri striedavom usporiadaní je opotrebovanie druhého radu vážne. Keď sl/d=s2/d=2, opotrebovanie druhého radu je dvojnásobné oproti prvému radu. Potom je opotrebovanie každého radu vo všeobecnosti o 30 %-40 % vyššie ako opotrebenie prvého radu. Sekvenčné usporiadanie - radové usporiadanie je rovnaké ako striedavé usporiadanie. V budúcnosti sa potrubia v každom rade budú menej opotrebovávať vplyvom prúdenia vzduchu. Za rovnakých podmienok je miera opotrebenia radových zväzkov rúrok 3-4-krát menšia ako pri striedavých zväzkoch rúrok. Rýchlosť opotrebovania potrubia je úmerná koeficientu nerovnomernosti rýchlosti spalín KV3,33 a koeficientu nerovnomernosti koncentrácie popolčeka KU. Subekonomizér s rebrovanou rúrkou v tvare H je usporiadaný v sérii. Rebrá v tvare H rozdeľujú priestor na niekoľko malých plôch a majú vyrovnávajúci účinok na prúdenie vzduchu. Líši sa od čiastkového ekonomizéra s hladkou rúrkou a čiastkového ekonomizéra so špirálovou rebrou, ktoré sú usporiadané v striedavo usporiadaných radoch. V porovnaní s ekonomizérom a subekonomizérom pozdĺžnych rebier je za rovnakých podmienok životnosť opotrebenia 3-4-krát dlhšia. Prepážka na strane spalín chráni kolennú časť.

2. Znižuje sa hromadenie prachu a hromadenie prachu sa vyskytuje na zadnej a náveternej strane potrubia. Striedavé usporiadanie rúrok uľahčuje umývanie rúrok a na zadnej strane je menej prachu. Pri potrubiach usporiadaných v sérii, pretože prúd vzduchu nie je ľahké odplaviť zadnú časť potrubia, potrubia usporiadané v sérii budú hromadiť viac prachu ako v striedavých radoch. Rebrá typu "H" sú privarené k obom stranám trubice, pri ktorých je menej pravdepodobné, že sa v nich hromadí prach, a prúd vzduchu prúdi priamo bez zmeny smeru prúdenia vzduchu, takže je menej pravdepodobné, že sa v rebrách hromadí prach. V strede rebier v tvare písmena "H" je medzera 4-10 mm, ktorá môže viesť prúd vzduchu, aby sa odstránil prach nahromadený na rebrách trubice. Pretože uhol špirály rebier vedie prúd vzduchu k zmene smeru, rebrová trubica hromadí vážny prach. Nemožno ho použiť pre ekonomizéry, v ktorých sa nehromadí voľný prach.

3. Priestor je kompaktný a náklady sú znížené. Skupina rúrok je značne zhutnená a výška výfukovej šachty je znížená. Celková hmotnosť je výrazne znížená, čím sa znižuje zaťaženie systému odpruženia. Znížte náklady na ekonomizér a celkové náklady na kotol.

4. Znížiť odpor na strane spalín a znížiť prevádzkové a investičné náklady sacieho ventilátora.

5. Znížte zváracie spoje a zvýšte spoľahlivosť.

H Rebrovaná rúrka
