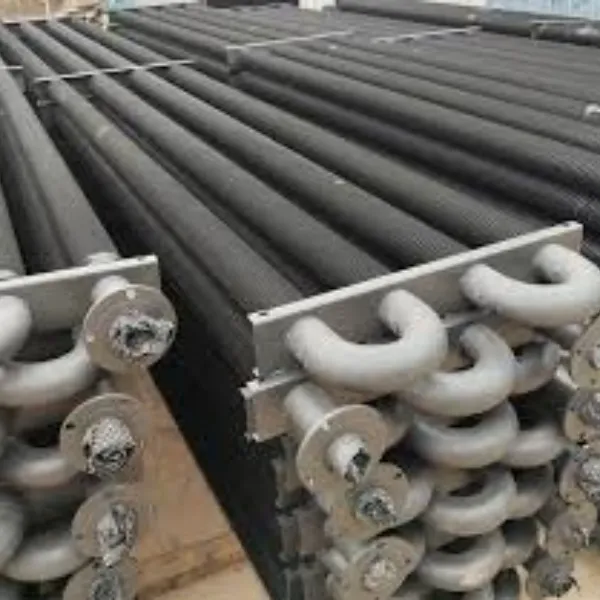

Zväzok rebrovaných rúr|Zväzok rebrovaných rúr

Popis produktov

1. Čo je to zväzok rebrovaných rúrok?

Zväzok rebrovaných rúrok zložený z viacerých rebrovaných rúrok usporiadaných podľa určitých pravidiel sa nazýva zväzok rebrovaných rúrok. Rúrkový výmenník tepla môže pozostávať z jedného alebo viacerých zväzkov rebrovaných rúrok.

2. Aké je zloženie zväzku rebrovaných rúrok?

Rebrovaná rúrka (viacnásobné rúrky): základný prvok prenosu tepla.

Trubica (záhlavie) alebo rúrková doska: hlavička, koleno alebo oceľová doska spájajúca dva konce rebrovej rúrky.

Keď je rebrovaná rúrka spojená so zberačom alebo rúrkovnicou, vzdialenosť medzi rebrovanými rúrkami je pevná a rúrková skriňa tvorí kontinuálny prietokový kanál pre tekutinu v rúrke. Rám: podoprite a upevnite celý zväzok rebrovaných rúrok.

3. Usporiadanie zväzku rebrovaných rúrok?

Vo zväzku rebrovaných rúrok je rozhodujúci výber usporiadania rebrových rúrok. Existujú dva typy usporiadania: rozložené a sekvenčné. Takzvané stupňovité usporiadanie sa týka krížového usporiadania rúrok v smere prúdenia vzduchu, zatiaľ čo radové usporiadanie sa týka postupného usporiadania rúrok v smere prúdenia vzduchu.

Nasledujúci obrázok ukazuje, že rebrované rúrky s rôznymi štruktúrami rebier, ako sú pravouhlé rebrá alebo integrálne rebrá (tiež nazývané platňové rebrá), môžu byť tiež rozdelené na striedavé a in-line.

Šípka na obrázku predstavuje smer prúdenia tekutiny mimo potrubia, S1 predstavuje priečny odstup potrubia a S2 predstavuje pozdĺžny odstup potrubia.

Výhody a nevýhody in-line a stupňovitého usporiadania:

Sekvenčné usporiadanie: keď tekutina prúdi okolo vonkajšej strany potrubia, rušenie je malé a koeficient prestupu tepla je nízky, ale výhodou je malý odpor.

Krížový rad: keď tekutina obteká vonkajšiu stranu potrubia, je vystavená veľkému rušeniu a vysokému koeficientu prestupu tepla, nevýhodou je však veľký odpor. Ak neexistuje žiadne prísne obmedzenie poklesu odporu, malo by sa uprednostňovať striedavé usporiadanie; Keď je požadovaný pokles odporu veľmi malý, musí sa zvoliť sekvenčná schéma usporiadania.

4. Konštrukčný tvar zberača rebrovaných rúrok

Ak je forma usporiadania zväzkov rebrovaných rúrok (v poradí alebo v striedavom usporiadaní a výber vzdialenosti rúrok) určená hlavne zvážením požiadaviek na prenos tepla tekutiny mimo rúrky, potom je tvar a štruktúra rúrkového boxu hlavne na základe požiadaviek na tlak a prenos tepla tekutiny vo vnútri rúrky.

Vo všeobecnosti sa musia dodržiavať tieto zásady:

(1) Ak je tlak tekutiny v potrubí relatívne vysoký, vo všeobecnosti sa ako zberač potrubia vyberie kruhová rúrka s veľkým priemerom. Napríklad v aplikáciách kotlov takmer všetky používajú kruhové rúrky ako boxy na rúrky/rozvádzače rúr.

(2) Pri použití vzduchového chladiča sa uprednostňuje štvorcová rúrka.

Štvorcový zberač rúrok má tú výhodu, že je možné pripojiť viacero radov rebrových rúrok súčasne. Keď dochádza ku kondenzácii pary v potrubí, je potrebný veľký parný priestor a je potrebné pripojiť rúrkový zberač s viacerými radmi rúr.

(3) Keď je teplotný rozdiel medzi vstupom a výstupom tekutiny v potrubí veľký, môže dôjsť k deformácii potrubného boxu v dôsledku rozdielnej tepelnej rozťažnosti potrubia. V tomto prípade by sa mala použiť rúrková skriňa typu rozkladu.

(4) Okrem prvého a posledného radu zväzkov rúr, ktoré musia byť spojené zodpovedajúcimi rúrovými boxmi, by mali byť ostatné rady spojené jeden k druhému kolenami.
