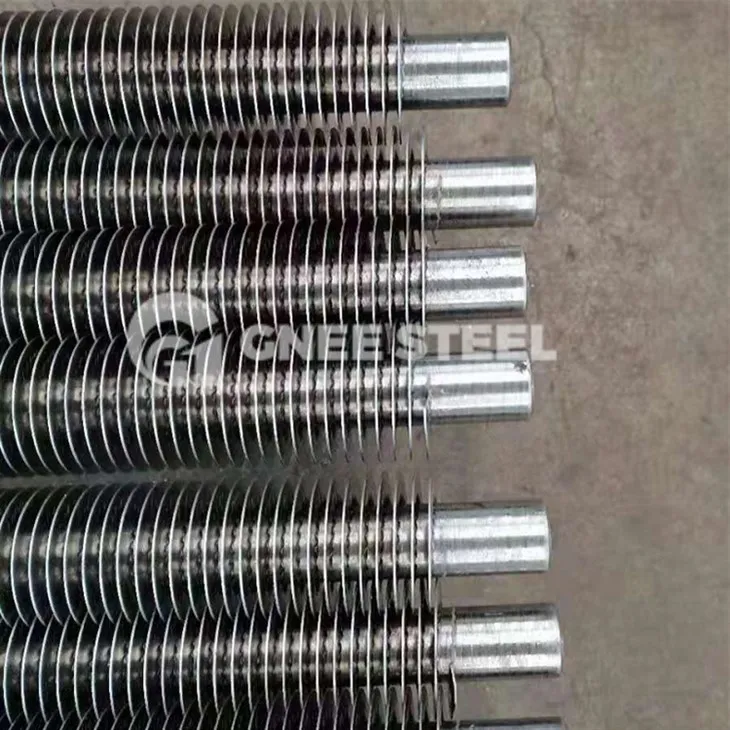

Vstavaná rebrovaná rúrka|Rúrky typu G
Popis produktov
Čo je to vložená rebrovaná trubica?
Vstavané rebrové rúrky tiež nazývané rebrové rúrky typu G. Vstavaná rebrovaná trubica poskytuje dokonalé spojenie medzi rebrom a trubicou. Hlavným dizajnom trubiek Embedded Fin je to, že prostredníctvom drážky profesionálneho vybavenia sa trubice a rebrá vkladajú do špirálovej drážky. Nakoniec sa spojilo plutva a trubica ako integrál. Embedded Fin trubice môžu byť použité pri vyšších teplotách a sú veľmi odolné. Vstavané rebrové rúrky sú najvhodnejšie na použitie, ktoré zahŕňa vysoké tepelné cykly alebo vysoké teploty a kde sa strana rebier bude pravidelne čistiť.
Typická veľkosť vstavanej rebrovanej trubice:
|
OD trubice základne (mm) |
Základná trubica Hrúbka (mm) |
Výška plutv (mm) |
Hrúbka rebier (mm) |
Rozstup rebier (mm) |
|
15,88 mm ~ 50,8 mm |
1.0 mm ~ 3.0 mm |
6,35 mm ~ 25,4 mm |
{{0}}.3 mm ~0,5 mm |
2,1 mm ~ 6.0 mm |
|
Materiál základnej rúrky |
Fin Materiál |
Dĺžka trubice (Mtr) |
||
|
Uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ |
Hliník, meď |
Menej alebo rovné 21Mtrs |
||
Aké sú aplikácie s vloženými rebrovanými rúrami?
Vstavané rebrované rúrky majú rôzne aplikácie v systémoch prenosu tepla, kde sa požaduje zvýšená účinnosť výmeny tepla. Niektoré bežné aplikácie zahŕňajú:
1. Výmenníky tepla: Vstavané rebrované rúrky sa široko používajú vo výmenníkoch tepla pre priemyselné odvetvia, ako je HVAC, chladenie, výroba energie, chemické spracovanie a ropa a plyn. Poskytujú zväčšený povrch, ktorý zlepšuje prenos tepla medzi dvoma tekutinami, ako napríklad vo výmenníkoch tepla vzduch-vzduch alebo kvapalina-kvapalina.
2. Vzduchom chladené výmenníky tepla: Vstavané rebrované rúrky sa používajú vo vzduchom chladených výmenníkoch tepla (ACHE), kde sa chladenie dosahuje prechodom vzduchu cez rebrované rúrky. Tieto aplikácie možno nájsť v elektrárňach, rafinériách, petrochemických závodoch a iných priemyselných zariadeniach.
3. Radiátory: Automobilové chladiče často využívajú vložené rebrované rúrky na zlepšenie odvodu tepla z chladiacej kvapaliny cirkulujúcej cez rúrky. Rebrá zväčšujú povrchovú plochu v kontakte so vzduchom, čo vedie k efektívnemu chladeniu.
4. Kondenzátory a výparníky: Vložené rebrované rúrky sa bežne používajú v kondenzátoroch a výparníkoch chladiacich a klimatizačných systémov. Uľahčujú prenos tepla medzi chladivom a okolitým médiom, čím zlepšujú celkový výkon systému.
5. Rekuperácia odpadového tepla: Vstavané rebrované rúry môžu byť použité v systémoch rekuperácie odpadového tepla, kde sa teplo z priemyselných procesov alebo výfukových plynov zachytáva a využíva na iné účely. Zlepšený prenos tepla poskytovaný rebrami zlepšuje účinnosť rekuperácie tepla.
6. Kotly: V kotloch možno použiť vložené rebrované rúrky na zvýšenie účinnosti prenosu tepla a zlepšenie celkového výkonu. Bežne sa vyskytujú v priemyselných kotloch používaných v elektrárňach, rafinériách a iných rozsiahlych aplikáciách.
7. Procesné ohrievanie a chladenie: Vstavané rebrované rúrky nachádzajú uplatnenie v rôznych procesných vykurovacích a chladiacich systémoch, kde je dôležitá efektívna výmena tepla, ako napríklad v chemických spracovateľských závodoch, potravinárskom a farmaceutickom priemysle.
Hlavná charakteristika vstavanej rebrovanej rúrky
1. Vstavaná rebrovaná rúrka Max. Pracovná teplota: 400 stupňov
2. Vstavaná rebrovaná trubica Odolnosť proti atmosférickej korózii: OK
3. Vložená rebrovaná trubica Mechanická odolnosť: Slabá
4. Rebrové a holé rúrky sú spojené tesnejšie, než je bežné napätie navinuté na okrajovom rebrovom type
Vstavané rebrované rúrky ponúkajú riešenia, kde vyššie teploty, nepretržité tepelné cykly a vibrácie rúrky v dôsledku vysokorýchlostných prúdov vzduchu môžu spôsobiť poruchy. Plutva je mechanicky zapustená do drážky, ktorá je vyoraná v OD rúrky a je zaistená na mieste pomocou valčekov, ktoré nútia drážku tesne sa uzavrieť okolo základne plutvy. Vložené rebrované rúrky sa bežne používajú v aplikáciách s teplotou kovu až do 750 stupňov Fahrenheita.
Aby sme vám mohli poslať rýchlu ponuku, radi vám pošleme podrobný dopyt vrátane:
• Materiál základnej rúrky
• Veľkosť základnej rúrky (OD x HW x Dĺžka)
• Materiál plutiev
• Typ plutiev
• Priemer alebo výška plutvy
• Hrúbka rebier
• Plutvy na palec, meter alebo rozstup plutiev
• Dĺžka hladkých koncov bez rebier
• Množstvo rebrovaných rúrok
(Dodatočná výroba, ako je ohýbanie alebo zváranie rúrok do rúrkovnice alebo zostavy)
