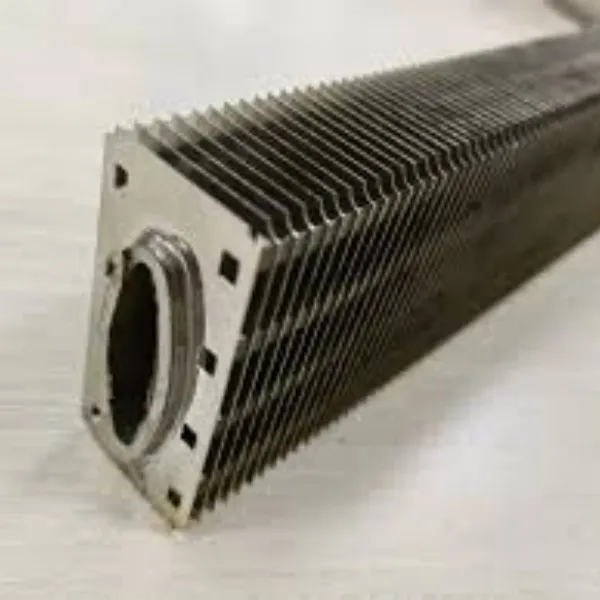

Eliptická trubica s obdĺžnikovými plutvami trubica| Oválna rebrovaná trubica
Popis produktov
Eliptická trubica s plutvami|Eliptická trubica s obdĺžnikovými plutvami| Žiarovo pozinkované oválne rebrové rúrky
Predstavujeme našu eliptickú rebrovú rúrku, ktorá obsahuje žiarovo pozinkované oválne rebrové rúrky. Tento inovatívny dizajn zahŕňa eliptický tvar trubice spolu s aerodynamickou konštrukciou profilu, špeciálne navrhnutou na zníženie odporu prúdenia vzduchu na strane vzduchu. V porovnaní s tradičnými typmi okrúhlych rúrok vykazujú tieto rebrá vylepšené výkonové charakteristiky. Proces žiarovej galvanizácie výrazne zvyšuje odolnosť týchto rebier proti korózii, čím zabezpečuje dlhú životnosť a odolnosť v rôznych prostrediach. Okrem toho tieto rebrové rúrky ponúkajú kompaktné riešenie v porovnaní s inými dizajnmi, ktoré sa môžu pochváliť pozoruhodnou účinnosťou prenosu tepla.
Čo je eliptická plutva alebo oválna plutva?
Eliptická plutvová trubica nazývaná aj oválna plutvová trubica. Eliptické rebrované rúrky majú dve časti, jedna sú eliptické rúrky a obdĺžnikové rebrá. Eliptická rúrka môže byť bezšvíková oceľová rúrka alebo zváraná oválna oceľová rúrka. Plutvy sú z uhlíkovej ocele a majú obdĺžnikový tvar. Ďalej môže byť pravouhlá plutva s prerušovacími otvormi alebo bez prerušovacích otvorov.
Dizajn eliptických rebrových trubíc využíva elipsovitú tvarovanú trubicu s efektívnym tvarom vzduchovej fólie na minimalizáciu odporu prúdenia vzduchu na strane vzduchu, zatiaľ čo tieto pravouhlé rebrá môžu zlepšiť výkonové charakteristiky prenosu tepla v porovnaní s okrúhlymi typmi trubíc.
Oválna rebrovaná rúrka je špecifický druh výmenníka tepla s oválnou základnou rúrkou s vonkajšími pravouhlými rebrami. Varianty tohto dizajnu zahŕňajú oválne pravouhlé rebrované rúrky, oválne oválne rebrované rúrky, oválne kruhové rebrované rúrky, špirálovo oválne ploché rúrky a oválne rebrované rúrky v tvare H. Tieto rúrky s oválnymi rebrami sa stávajú čoraz obľúbenejšími vďaka ich zvýšenej účinnosti v porovnaní s tradičnými rúrami s okrúhlym rebrovaním, vďaka čomu prevládajú v odvetviach, ako je výroba etylénu a rafinácia ropy.
Ako je to s povrchovou úpravou eliptickej plutvy?
Odolnosť týchto rebier proti korózii bude po žiarovom zinkovaní veľmi vysoká. Tieto rebrové rúrky sú v porovnaní s inými typmi rebrových rúr veľmi kompaktné a ich účinnosť prenosu tepla je významná. Takže sa nazývajú aj žiarovo pozinkované eliptické/oválne rebrové rúrky.
Ako vyrobiť eliptickú plutvovú trubicu?
1. Vyrábajte bezšvíkové alebo zvárané oválne oceľové rúry;
2. Vyrazené pravouhlé rebrá cez formu na oceľových zvitkoch;
3. Automaticky naplňte plutvy do eliptických rúrok;
4. Žiarovo zinkované rebrované rúrky. Rebrovaná rúrka sa ponorila do nádrží s roztaveným zinkom. Medzera medzi rebrom a jadrovou rúrou je úplne vyplnená zinkom.
Typická veľkosť eliptickej plutvy:
|
OD trubice základne (mm) |
Hrúbka základnej rúry (mm) |
Výška plutv (mm) |
Hrúbka rebier (mm) |
Rozstup rebier (mm) |
|
36 x 14 |
1.5-3.0 |
55 x 26 |
0.25 |
2.31,2.54,2.82,3.18 |
|
Materiál základnej rúrky |
Fin Materiál |
Dĺžka trubice (Mtr) |
||
|
Uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ |
Uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ |
Menej alebo rovné 12 Mtrs |
||
Aká je výhoda eliptickej plutvy?
1. V porovnaní s okrúhlou rebrovanou trubicou je eliptická rebrovaná trubica jednoduchšie na dosiahnutie kompaktného usporiadania, čo znižuje celkový objem celého výmenníka tepla, čím sa znižuje plocha podlahy. Minimalizuje celkovú veľkosť a pôdorys výmenníka tepla.
2. Vzhľadom na tvarové charakteristiky eliptických rebrovaných rúrok je odpor na strane vzduchu malý a koeficient prenosu tepla medzi kvapalinami sa zvyšuje; Tepelný odpor v trubici je relatívne malý, čo zvyšuje prenos tepla tekutiny v trubici. Zlepšuje koeficient prenosu tepla medzi kvapalinami, čím zvyšuje účinnosť.
3. Plocha prenosu tepla eliptických rebrovaných rúrok je väčšia ako plocha kruhových rúrok s rovnakou plochou prierezu, pretože obvod prenosu tepla eliptických rúrok je pri rovnakej ploche prierezu dlhší. Ponúka väčší obvod prenosu tepla ako kruhové rúrky, čím sa zvyšuje výkon.
4. Obdĺžnikové oceľové rebrá sú najčastejšie používané eliptické rebrované rúrky s vysokou pevnosťou. Základná trubica by nemala v zime zamrznúť a má dlhú životnosť. Obdĺžnikové oceľové rebrá zaisťujú odolnosť a dlhú životnosť a zabraňujú problémom, ako je zamrznutie a praskanie v chladnom počasí.
5. Pretože eliptické rebrované rúrky môžu byť usporiadané kompaktnejšie, rúrky predného radu majú väčší vplyv na rúrky zadného radu. Vonkajší prietokový odpor rúrok možno znížiť zväčšením rozstupu rebier zadných rúrok, ale počet radov rúrok by nemal byť príliš veľký. Kompaktná konfigurácia znižuje vonkajší odpor prúdenia a efektívne optimalizuje cirkuláciu vzduchu.
6. Maximálna pracovná teplota eliptických rebrovaných rúr dosahuje 400 stupňov.
Aby sme vám mohli poslať rýchlu ponuku, radi vám pošleme podrobný dopyt vrátane:
• Materiál základnej rúrky
• Veľkosť základnej rúrky (OD x HW x Dĺžka)
• Materiál plutiev
• Typ plutiev
• Priemer alebo výška plutvy
• Hrúbka rebier
• Plutvy na palec, meter alebo rozstup plutiev
• Dĺžka hladkých koncov bez rebier
• Množstvo rebrovaných rúrok
(Dodatočná výroba, ako je ohýbanie alebo zváranie rúrok do rúrkovnice alebo zostavy)
