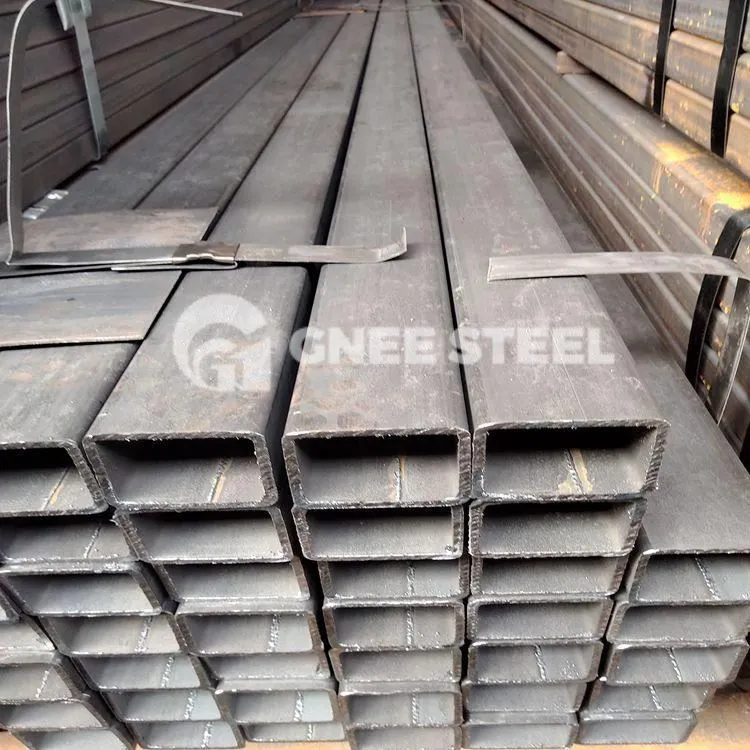

Štvorcové a obdĺžnikové rúry z uhlíkovej ocele JIS G3466

JIS G3466 je japonský priemyselný štandard. Štvorcové a obdĺžnikové rúry JIS G3466 sú rúry z uhlíkovej ocele používané v stavebníctve, stavebníctve a iných konštrukčných aplikáciách.

Špecifikácia štvorcovej a obdĺžnikovej rúrky JIS G3466

Stupeň: STKR 400, STKR 490

Veľkosť štvorca: 40*40mm-350*350mm

Obdĺžnikové rozmery: 20*50mm-200*400mm

Hrúbka steny: 1.{1} mm

Použitie: Pre stavebníctvo, architektúru, iné stavby

Technika: Hotové za studena, Hotové za tepla, ERW

MOQ: 3 tony

Platobné podmienky: T/T, L/C

Konštrukčné potrubie JIS G3466Chemické zloženie:

Oceľ triedy	Chemické zloženie %
	C	Si	Mn	P	S
400 STKR	0 max. 25	-	-	0 max. 0,040	0 max. 0,040
490 STKR	0 max. 18	0 max. 55	1,50 max.	0 max. 0,040	0 max. 0,040

Uhlíkové konštrukčné potrubie JIS G3466Mechanické vlastnosti:

Oceľ triedy	Pevnosť v ťahu	Medza klzu	% predĺženie
	N/mm²	N/mm²	(testovací kus č.5)
400 STKR	400 {41} min.	245 {25} min.	23 min.
490 STKR	490 {50} min.	325 {33} min.	23 min.

Uhlíkové konštrukčné potrubie JIS G3466



































Päť metód na zisťovanie povrchových defektov v pravouhlých rúrach JIS G3466

1. Testovanie vírivými prúdmi
Testovanie vírivými prúdmi prichádza v rôznych formách, vrátane konvenčného testovania vírivými prúdmi, testovania vírivými prúdmi na diaľku v poli, viacfrekvenčného testovania vírivými prúdmi a testovania pulzných vírivých prúdov. Pomocou snímačov vírivých prúdov generujú rôzne typy a tvary defektov na povrchu konštrukčných rúr JIS G3466 rôzne signály. Výhodou tejto metódy je vysoká presnosť detekcie, vysoká citlivosť, vysoká rýchlosť detekcie a schopnosť detegovať povrch aj podpovrch potrubia, bez ohľadu na povrchové nečistoty, ako je olej. Medzi nevýhody patrí vysoká miera falošnej detekcie, pri ktorej môžu byť nedefektné štruktúry nesprávne identifikované ako defekty, a ťažkosti pri nastavovaní rozlíšenia detekcie.

2. Ultrazvukové testovanie
Keď ultrazvukové vlny vstúpia do materiálu a narazia na defekt, časť zvukovej vlny sa odrazí. Vysielač a prijímač môžu analyzovať odrazené vlny, aby presne zistili chyby. Ultrazvukové testovanie sa bežne používa na kontrolu výkovkov a ponúka vysokú citlivosť detekcie chýb. Je však náročné kontrolovať rúry so zložitými tvarmi, vyžaduje si určitú úroveň hladkosti povrchu na pravouhlých rúrach a potrebuje spojovacie činidlo na vyplnenie medzery medzi sondou a kontrolovaným povrchom.

3. Testovanie magnetických častíc
Testovanie magnetických častíc funguje tak, že sa v materiáli pravouhlej rúrky JIS G3466 vytvorí magnetické pole. Keď sú povrchové alebo blízkopovrchové diskontinuity alebo defekty, magnetické siločiary sa lokálne deformujú a vytvárajú magnetické póly na týchto diskontinuitách. Medzi výhody patrí nízka investícia do vybavenia, vysoká spoľahlivosť a intuitívne výsledky. Nevýhodou sú vysoké prevádzkové náklady, nemožnosť presnej klasifikácie defektov a pomalšia rýchlosť detekcie.

4. Infračervené testovanie
Pomocou vysokofrekvenčných indukčných cievok sa na povrchu pravouhlých rúr JIS G3466 vytvárajú vírivé prúdy. Tieto prúdy spôsobujú, že poškodené oblasti spotrebúvajú viac elektrickej energie a zvyšujú miestnu teplotu. Infračervená detekcia tohto nárastu teploty pomáha určiť hĺbku defektov. Infračervené testovanie sa vo všeobecnosti používa na detekciu defektov na rovných povrchoch a nie je vhodné pre nerovné kovové povrchy.

5. Testovanie úniku magnetického toku
Metóda testovania úniku magnetického toku je veľmi podobná testovaniu magnetických častíc, ale ponúka širší rozsah použitia, vyššiu citlivosť a väčšiu spoľahlivosť v porovnaní s testovaním magnetických častíc.
