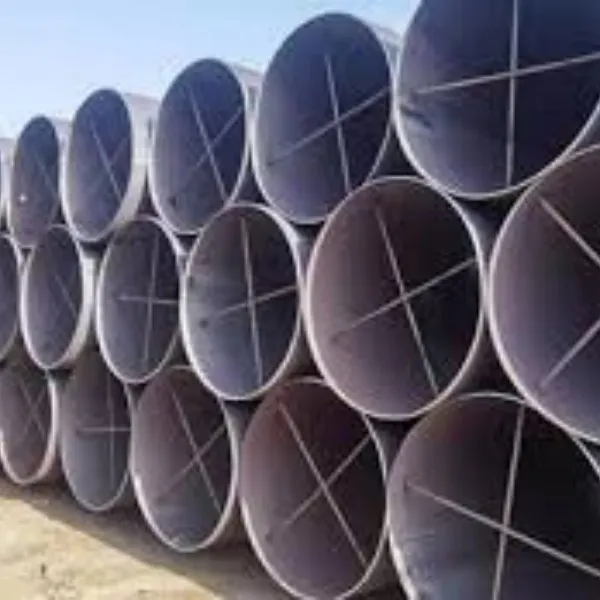

L450 oceľová zváraná rúra

API 5L X65 klasifikácia

V závislosti od úrovne PSL a podmienok dodania možno X65 kategorizovať nasledovne:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) a X65M (L450M);

Aby sa vyrovnali s drsnými podmienkami offshore (O) a kyslého prostredia (S), štandard API 5L PSL2 má špeciálne požiadavky pre obe prostredia. Tieto požiadavky sú označené pridaním špecifického písmena k triede potrubia.

Offshore služby PSL2 potrubie:X65QO (l450QO) alebo X65MO (L450MO);

Kyslá služba PSL2 potrubie:X65QS (L450QS) alebo X65MS (L450MS).

Dodacie podmienky

Význam Q a M

PreSAW( Zvárané pod tavivom) prípKRAVA(Combination Welded Pipe), Q a M v stave dodávky API 5L PSL2 zodpovedajú nasledujúcim výrobným procesom.

Výrobný proces API 5L X65

X65Rúry môžu byť vyrábané prostredníctvom rôznych výrobných procesov, aby vyhovovali širokému spektru inžinierskych aplikácií.

SAWL(LSAW) je ideálny na výrobu veľkopriemerových hrubostenných rúr s priemerom nad 660 mm, najmä v cenovej hladine, kde ponúka cenovú výhodu oproti bezšvovým rúram.

LSAWsa často označuje aj akoDSAWz dôvodu obojstranného procesu zvárania používaného v procese zvárania. Je dôležité poznamenať, že DSAW sa vzťahuje na techniku ​​zvárania a netýka sa konkrétne tvaru alebo smeru zvaru. Môže to byť buď rovný šev alebo špirálový šev.

Typy koncoviek pre API 5L X65

Koniec oceľovej rúry PSL1: Zvončekový koniec alebo hladký koniec;

Koniec oceľovej rúry PSL2: Hladký koniec;

Pre hladké konce rúrokmali by sa dodržiavať tieto požiadavky:

Koncové plochy t hladkého konca potrubia s priemerom menším alebo rovným 3,2 mm (0.125 in) musia byť zrezané do štvorca.

Rúrky s hladkým koncom s t > 3,2 mm (0.125 in) musia byť na zváranie skosené. Uhol skosenia by mal byť 30-35 stupeň a šírka základnej plochy skosenia by mala byť 0.8 - 2.4 mm (0.031 - 0. 093 palcov).

API 5L X65 Chemické zloženie

Chemické zloženie oceľových rúr PSL1 a PSL2 t > 25.0 mm (0,984 in) sa určí dohodou.

Chemické zloženie pre PSL 1 potrubie s t menším alebo rovným 25.0 mm (0,984 in.)

Chemické zloženie pre PSL 2 Pipe s t menším alebo rovným 25.0 mm (0,984 in.)

Pre výrobky z oceľových rúr PSL2 analyzované pomocou aobsah uhlíka menší alebo rovný 0,12 %, uhlíkový ekvivalent CE_ksmožno vypočítať pomocou nasledujúceho vzorca:

CE_ks= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

Pre výrobky z oceľových rúr PSL2 analyzované pomocou aobsah uhlíka > 0,12 %, uhlíkový ekvivalent CE_llwmožno vypočítať pomocou nižšie uvedeného vzorca:

CE_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15

API 5L X65 Mechanické vlastnosti

Ťahové vlastnosti

Skúšanie ťahom umožňuje určiť kľúčové vlastnosti materiálov X65, vrátanemedza klzu, pevnosť v ťahuapredĺženie.

PSL1 X65 Ťahové vlastnosti

PSL2 X65 Ťahové vlastnosti

Poznámka: Požiadavky sú podrobne uvedené v API 5L X52, ktoré je možné v prípade potreby zobraziť.

Ďalšie mechanické experimenty

Platí nasledujúci testovací programTypy rúr SAW. Ostatné typy potrubí nájdete v tabuľkách 17 a 18 API 5L.

Skúška ohybu zvarového vedenia;

Skúška tvrdosti zváraných rúr za studena;

Makro kontrola zvarového švu;

a len pre oceľové rúry PSL2: nárazová skúška CVN a skúška DWT.

Hydrostatický test

Testovací čas

Všetky veľkosti bezšvíkových a zváraných oceľových rúr s D Menším alebo rovným 457 mm (18 palcov):čas testu Väčšie alebo rovné 5 s;

Zváraná oceľová rúra D > 457 mm (18 palcov):čas testu Väčší alebo rovný 10 s.

Experimentálna frekvencia

Každá oceľová rúra.

Skúšobné tlaky

Hydrostatický skúšobný tlak P aoceľová rúrka s hladkým koncommožno vypočítať pomocou vzorca.

P=2St/D

Sje obručový stres. hodnota sa rovná špecifikovanej minimálnej medze klzu oceľovej rúry xa v percentách v MPa (psi);

tje špecifikovaná hrúbka steny vyjadrená v milimetroch (palcoch);

Dje špecifikovaný vonkajší priemer vyjadrený v milimetroch (palcoch).

Nedeštruktívna kontrola

Pre rúry SAW, dva spôsoby,UT(ultrazvukové vyšetrenie) prípRT(rádiografické vyšetrenie), sa zvyčajne používajú.

ET(elektromagnetické testovanie) sa nevzťahuje na rúry SAW.

Zvarové švy na zváraných rúrach akosti väčších alebo rovných L210/A a priemerov väčších alebo rovných 60,3 mm (2,375 palca) sa musia nedeštruktívne kontrolovať na plnú hrúbku a dĺžku (100 %), ako je špecifikované.

UT nedeštruktívne vyšetrenie

RT nedeštruktívne vyšetrenie
