Špirálová oceľová rúrka API 5L GR.X56

V náročnom svete prenosu ropy, plynu a vody je výber správnej triedy potrubia rozhodujúci pre vyváženie bezpečnosti, nákladov a efektívnosti.Špirálová oceľová rúra API 5L triedy X56(tiež známy ako potrubie L390) sa ukázal ako špičková{1}}voľba pre inžinierske projekty na celom svete. Kombináciou vysokej medze klzu X56 s nákladovo -efektívnym procesom SSAW (Spiral Submerged Arc Welded) je táto rúra navrhnutá tak, aby zvládla vysokotlakové- prostredia na veľké vzdialenosti.

Hľadáte spoľahlivého dodávateľa pre váš ďalší potrubný projekt?Kontaktujte nás ešte dnespre rýchlu cenovú ponukuRúry API 5L X56 PSL2 SSAWa technickú podporu prispôsobenú vašim špecifickým požiadavkám!



Technické špecifikácie potrubia X56 SSAW

Na zabezpečenie spoľahlivosti v náročných podmienkach sú rúry API 5L X56 dostupné v dvoch úrovniach produktov:PSL1aPSL2.

Medza klzu:Minimálne 390 MPa (56 600 psi).

Pevnosť v ťahu:Min. 490 MPa (71 100 psi).

Výrobný proces:SSAW (Spiral Submerged Arc Welded).

Vonkajší priemer (OD):219,1 mm – 3048 mm.

Štandardná hrúbka steny:5,0 mm – 30 mm.



Chemické a mechanické vlastnosti potrubia API 5L X56 PSL2 SSAW

Poznámka: Hodnoty pre PSL2 sú prísnejšie ako pre PSL1, konkrétne zahŕňajú limity uhlíkového ekvivalentu (CE) a pomery výťažnosti-k{3}}ťahu.

Chemické zloženie (max. % pre zváraný PSL2)

stupňa	C	Mn	P	S	CEiiw (max.)	CEpcm (max.)
X56 PSL2	0.22	1.40	0.025	0.015	0.43	0.25

Mechanické vlastnosti

stupňa	Medza klzu Rt 0,5 Rt 0,5 (MPa)	Pevnosť v ťahu RmRm (MPa)	Pomer výťažnosti-k{1}}ťahu (max.)	Predĺženie (%)
X56 PSL2	390 - 540	490 - 760	0.93	Podľa vzorca*



Rozmery a veľkosti potrubia API 5L X56 (SSAW)

Nominálna veľkosť potrubia (NPS)	Vonkajší priemer (mm)	Rozsah hrúbky steny (mm)	Typická dĺžka (m)
8"	219.1	5.0 – 14.27	6 / 12 / 18
12"	323.8	6.0 – 17.48	6 / 12 / 18
18"	457	6.35 – 23.83	12 / 18 / 22
24"	610	7.1 – 25.4	12 / 18 / 22
32"	813	8.0 – 25.4	12 / 18 / 22
40"	1016	9.53 – 30.0	12 / 18
60"	1524	10.0 – 30.0	12
80"	2032	12.0 – 30.0	12
100"	2540	14.0 – 30.0	12
120"	3048	16.0 – 30.0	12



Hodnotenie tlaku v potrubí API 5L X56 (teoretické)

Vypočítané pomocou Barlowovho vzorca: P=(2×S×T×F)/D

(S=medza klzu, T=hrúbka steny, D=vonkajší priemer, F=faktor návrhu 0,72)

OD (palce)	Hrúbka steny (mm)	Pribl. Pracovný tlak (PSI)	Pribl. Pracovný tlak (bar)
12.75"	9,53 (SCH STD)	2,330	160
24"	12.70	1,680	115
36"	15.88	1,400	96
48"	17.48	1,150	79



Rozpis potrubia API 5L X56 PSL2 (bežné veľkosti)

Rúry SSAW sa často vyrábajú na zákazku-, vo všeobecnosti však zodpovedajú hrúbke steny ASME B36.10.

OD (palce)	SCH 20 (mm)	SCH 30 (mm)	SCH 40 (mm)	SCH STD (mm)	SCH XS (mm)
10.75"	6.35	7.80	9.27	9.27	12.70
16"	7.92	9.53	12.70	9.53	12.70
24"	9.53	12.70	17.48	9.53	12.70
36"	12.70	15.88	19.05	9.53	12.70
48"	12.70	15.88	22.23	9.53	12.70



API 5L X56 PSL2 tolerancia zváraného potrubia

Parameter	Poloha	Tolerancia
Vonkajší priemer (OD)	Konce rúrok	± 0,5 % OD (Max ± 4,0 mm / 0,160 palca)
	Telo potrubia	± 0,75 % OD
Hrúbka steny (WT)	t < 15,0 mm	+15.0%, -12.5%
	t Väčšie alebo rovné 15,0 mm	+15.0%, -10.0%
Hmotnosť	Single Pipe	+10.0% / -3.5%
Priamosť	Plná dĺžka	Menšie alebo rovné 0,2 % celkovej dĺžky
Nie-kruhovosť-	Konce rúrok	1 % OD



Kľúčové výhody špirálovo zváranej rúry X56

Nákladová-efektívnosť pre veľké priemery:Proces špirálového zvárania je výrazne hospodárnejší pri výrobe rúr s veľkým{0}}priemerom (nad 24 palcov) v porovnaní s bezšvovými alebo pozdĺžne zváranými rúrami (LSAW).

Vynikajúca rozmerová presnosť:Moderná technológia SSAW zaisťuje vysokú presnosť priemeru a hrúbky steny, čím uľahčuje{0}}zváranie a zarovnávanie na mieste.

Flexibilné prispôsobenie:Špirálové rúry je možné vyrábať v predĺžených dĺžkach (až 22 metrov alebo viac), čím sa znižuje počet spojov v teréne a urýchľuje sa inštalácia.

Optimalizovaná sila:X56 poskytuje vynikajúci pomer pevnosti-k-hmotnosti, vďaka čomu je ideálny pre-vysokotlakové rozvody plynu a hlboko zakopané-vodné potrubia.



Globálne aplikácie API 5L X56 SSAW Pipe

Vďaka svojej všestrannosti je špirálová rúrka X56 široko používaná v niekoľkých kľúčových sektoroch:

Prevod ropy a plynu:Pobrežné zberné a prepravné linky pre ropu a zemný plyn.

Ochrana vody:Veľké-projekty na odvádzanie vody a mestské vodovodné siete.

Bagrovanie a hnojenie:Preprava abrazívnych materiálov pri ťažbe a pobrežných rekultiváciách.

Konštrukčné hromadenie:Vysoká{0}}pevnosť základových pilót pre mosty, doky a pobrežné plošiny.



Zabezpečenie a ochrana kvality

Pri medzinárodných projektoch sa o kvalite-nevyjednáva. Rúrky SSAW Premium API 5L X56 prechádzajú 100 % hydrostatickým testovaním, röntgenovou kontrolou a ultrazvukovým testovaním. Aby sa zabránilo zhoršovaniu životného prostredia, tieto potrubia sa často spájajú s:

3PE povlak:(Troj{0}}vrstvový polyetylén) pre maximálnu vonkajšiu ochranu proti korózii.

Povlak FBE:(Fusion Bonded Epoxy) pre vynikajúcu priľnavosť.

Vnútorná epoxidová podšívka:Na zníženie trenia a zvýšenie účinnosti prúdenia.



Požiadavky na test špirálovej oceľovej rúry API 5L GR.X56

Na dosiahnutie súladu s API 5L PSL2 sú počas procesu SSAW povinné nasledujúce testy:

Hydrostatický test:100 % rúr musí byť testovaných na odolnosť proti úniku.

Test vplyvu CVN:Charpy V-zárezový test pri 0 stupňoch (alebo podľa špecifikácie), aby sa zabezpečila odolnosť-za chladného počasia.

Ultrazvukové testovanie (UT):Skenovanie po{0}}dĺžke špirálového zvarového švu a koncov rúr.

Röntgenová kontrola (RT):Rádiografické testovanie koncov zvarov a kritických častí.

Skúška ťahom:Overenie medze klzu, pevnosti v ťahu a predĺženia.

Test riadeného ohybu:Zabezpečuje, že zvarový šev pri ohýbaní nepraská.

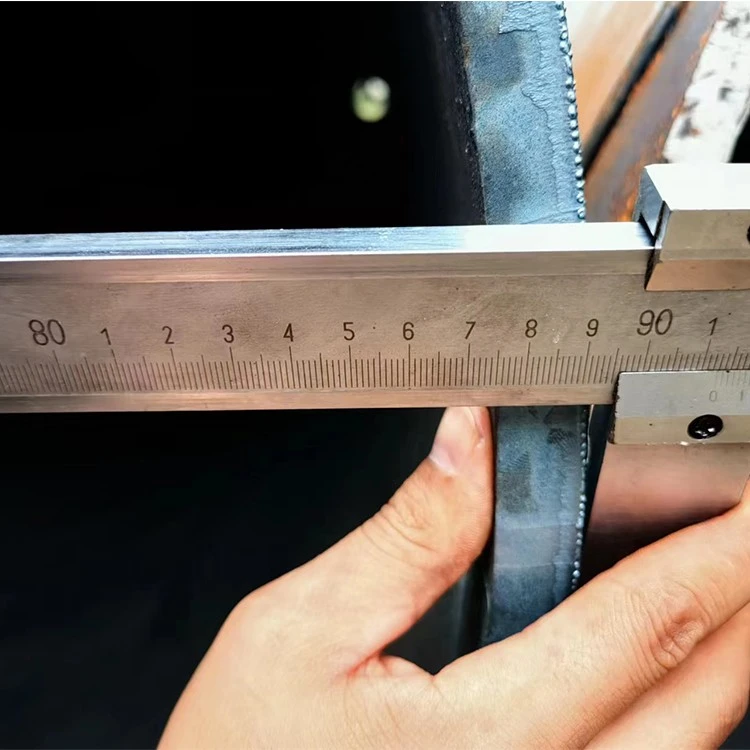

Vizuálne a rozmerové:Kontrola povrchových chýb, rovnosť a oválnosť.



FAQ

Aká je medza klzu rúry X56?

Minimálna medza klzuAPI 5L X56potrubie je:

56 600 psi

390 MPa(alebo 390 N/mm²)



Čo je to 5L potrubie?

A 5L potrubiesa vzťahuje na oceľovú rúru vyrobenú podľaAPI 5Lšpecifikáciu, čo je medzinárodná norma stanovená Americkým ropným inštitútom.

Účel:Používa sa akopotrubné potrubiena prepravuropa, zemný plyn a vodana veľké vzdialenosti.

Typy:Zahŕňa obojeBezšvovéaZvárané(ERW, SSAW, LSAW) potrubia.

Známky:Pohybuje sa od nízkej pevnosti (stupeň B) na vysokú pevnosť (X42, X52, X56, X65, X70, X80).

Úrovne:Delí sa naPSL1(štandardná kvalita) aPSL2(prísnejšia kvalita pre-vysoký tlak alebo drsné prostredie).
