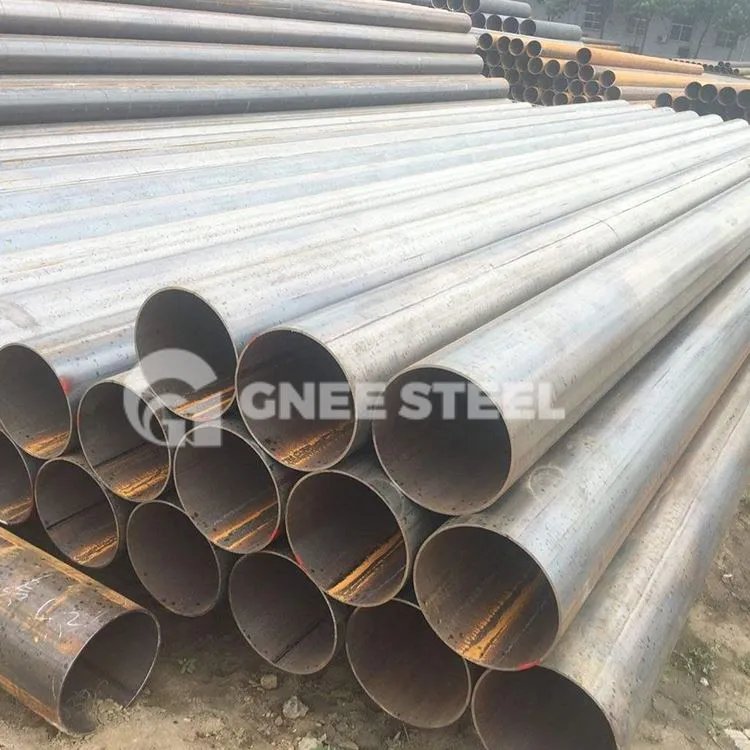

Oceľová rúrka ERW JIS G3444

Táto japonská priemyselná norma špecifikuje rúry z uhlíkovej ocele na použitie v stavebníctve, stavebníctve, oceľových vežiach, lešení, pilótach, výstužiach a iných inštaláciách.

Zaslať požiadavku

Chat teraz

Predstavenie výrobku

Pre základové oceľové pilóty sa táto norma vzťahuje len na zvárané oceľové rúry s vonkajším priemerom menším ako 318,5 mm; pre oceľové pilóty proti zosuvu sa táto norma vzťahuje len na bezšvíkové oceľové rúry a zvárané oceľové rúry s vonkajším priemerom menším ako 318,5 mm. Použiteľný rozsah veľkostí tejto normy je zvyčajne 21,7 až 1016,0 mm vonkajšieho priemeru.

Komodita	JIS G 3444 ERW oceľová konštrukčná rúra
Vonkajší priemer	ERW / HFW	LSAW / DSAW	SSAW / HSAW	RHS	SHS
	1/8 - 20 palca (10.3 - 508 mm)	12 - 56 palca (323.{1}}, 420 mm)	8 - 126 palca (219.1 - 3, 200 mm)	40 x 20 mm - 1,000 x 800 mm	15 x 15 mm - 1, 000 × 1, 000 mm
hrúbka steny	0.4 - 16 mm	6.{1}} mm	6.{1}} mm	1.{1} mm	0.6 - 30 mm
Dĺžka	5,8 ~ 12.0 m alebo podľa požiadaviek zákazníkov
Štandardné	GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120 atď.

stupňa	SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, trieda A/B, X42, X52, X60, X70 atď.

Povrch	Prvotriedna kvalita (obnažená, naolejovaná, farebná farba, 3LPE alebo iná antikorózna úprava)
Inšpekcia	S analýzou chemického zloženia a mechanických vlastností; Rozmerová a vizuálna kontrola, tiež s nedeštruktívnou kontrolou.

Aplikácia	konštrukcie, projekty veží na prenos elektrickej energie, pilotáž, inžinierstvo vodných, ropovodov a plynovodov, strojársky priemysel, komunálne projekty, cesty a ich pomocné zariadenia atď.

Balenie	Štandardný vývoz, voľne ložené / zväzky / tašky z nylonovej tkaniny s balením pre plavbu; alebo podľa požiadaviek zákazníkov.

Dodacia lehota	1. 20-45 dní po prijatí zálohy alebo potvrdeného akreditívu 2. Závisí od množstva objednávky

Platobné podmienky	1. T/T: 30 % T/T záloha, 70 % zostatková kópia B/L 2. L/C: na dohľad 3. T/T a L/C: 30 % T/T predstih, 70 % L/C


Port	Hlavný čínsky prístav

Chemické zloženie Jis G3444

Symbol stupňa	C	Si	Mn	P	S
JIS G3444 STK 290	–	–	–	0 max. 0,050	0 max. 0,050
JIS G3444 STK 400	0 max. 25	–	–	0 max. 0,040	0 max. 0,040
JIS G3444 STK 490	0.18 max.	0 max.	1,65 max.	0 max. 0,035	0 max. 0,035
JIS G3444 STK 500	0.24 max.	0 max.	0.30 až 1.30	0 max. 0,040	0 max. 0,040
JIS G3444 STK 540	0.23 max.	0 max.	1,50 max.	0 max. 0,040	0 max. 0,040
Poznámky: 1. Ak je to potrebné, môžu byť pridané iné legovacie prvky ako tie, ktoré sú uvedené v tejto tabuľke. 2. Pre STK540 môže byť chemické zloženie rúr s hrúbkou steny nad 12,5 mm dohodnuté medzi kupujúcim a výrobcom.

Mechanické vlastnosti Jis G3444

Symbol stupňa	Pevnosť v ťahu N/mm2	Medza klzu alebo dôkazný stres N/mm2	Pevnosť zvaru N/mm2	Pevnosť proti splošteniu	Ohýbateľnosť
	Pevnosť v ťahu N/mm2	Medza klzu alebo dôkazný stres N/mm2	Pevnosť zvaru N/mm2	Vzdialenosť medzi plochými doskami (H)	Uhol ohybu, a)	Vnútorný rádius
	Použiteľný vonkajší priemer
	Všetky vonkajšie priemery	Všetky vonkajšie priemery	Všetky vonkajšie priemery	Všetky vonkajšie priemery	50 mm alebo menej
JIS G3444 STK 290	290 min.	–	290 min.	2/3D	90 stupňov	6D
JIS G3444 STK 400	400 min.	235 min.	400 min.	2/3D	90 stupňov	6D
JIS G3444 STK 490	490 min.	315 min.	490 min.	7/8D	90 stupňov	6D
JIS G3444 STK 500	500 min.	355 min.	500 min.	7/8D	90 stupňov	6D
JIS G3444 STK 540	540 min.	390 min.	540 min.	7/8D	90 stupňov	6D
POZNÁMKA 1 V tejto tabuľke D znamená vonkajší priemer rúrky. POZNÁMKA 2 1 N/mm 2=1 MPa Poznámka a) Uhol ohybu sa meria od počiatočného bodu ohybu.
