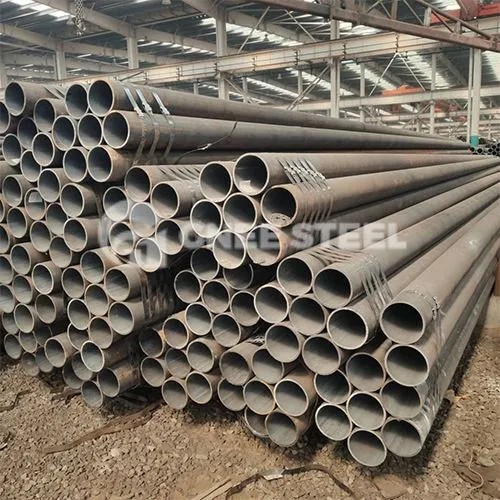

Okrúhla rúra ASTM A500 ERW CS

Okrúhla rúrka ERW z uhlíkovej ocele ASTM A500je za studena -tvarovaná elektrická odporovo zváraná konštrukčná rúrka z uhlíkovej ocele v kruhovom dutom profile (CHS), dodávaná do ASTM A500/A500M-23 s minimálnou kruhovou medzou klzu triedy B 42 000 psi (290 MPa). Dodáva sa ako pripravený-na{10}}výrobu konštrukčného prvku - bez hydrostatického testu, bez sekundárneho opracovania – a tri čísla, ktoré rozhodujú o vašej objednávke, sú vonkajší priemer, hrúbka steny a či potrebujete triedu B alebo C.

Názov sa rozpadá na štyri záväzky.ASTM A500je americký štandard pre za studena{2}}tvarované zvárané a bezšvíkové konštrukčné rúrky z uhlíkovej ocele;okrúhleznamená kruhový dutý úsek;ERWznamená, že šev bol vyrobený elektrickým odporovým zváraním; aCSznamená uhlíkovú oceľ. AnA500 Trieda B guľatá HSSje celosvetovou predvolenou hodnotou pre exportné náboje, pretože spája primeranú pevnosť s ľahkým zváraním a nižšou cenou ako trieda C.

Na rozdiel od tlakového potrubia, aokrúhle konštrukčné rúrky z uhlíkovej ocelesekcia sa vytvára za studena{0}}vytvarovaním pásu do kruhu, ktorý sa spájapozdĺžny zvarový ševa jeho dimenzovanie - zvar je súčasťou sekcie, nejde o chybu, ktorú treba odstrániť. DodávameRúrka okrúhla A500 Gr.B(a dvojitá{0}}trieda B+C) od 0,54 palcov do 20 palcov (13,7–508 mm) OD, stena 0,065–0,625 in. (1,65–15,88 mm), dĺžky 6–18 m, s EN 10204 3.1 a voliteľným zinkovaním.Pošlite svoju OD × stenu, triedu a množstvo pre cenovú ponuku.

Technické špecifikácie

Chemické zloženie

*Meď je minimálna len vtedy, keď je v objednávke špecifikovaná-meď ložisková oceľ. Analýza produktu umožňuje, aby C až 0,30, Mn až 1,40 a S až 0.045 - niektorí dodávatelia vytlačili tieto uvoľnené čísla ako hodnotu stupňa; vyššie uvedená tabuľka je limit pre analýzu-teploty, voči ktorému závod certifikuje.

Mechanické vlastnosti

Jediný najčastejšie citovaný údaj -A500 okrúhla vs štvorcová medza klzu- závisí od množstva opracovania za studena pre jednotlivé tvary. Kolo dosiahne výťažok raz počas tvarovania; štvorec alebo obdĺžnik je opracovaný za studena-druhýkrát, takže jeho minimálny výťažok je vyšší. TheA500 kruhová HSS medza klzu 42 ksiplatí len pre okrúhlu sekciu a niektoré dodávateľské stránky nesprávne tlačia 46 ksi pre guľatiny -, že táto hodnota patrí do tvarovanej HSS.

Porovnanie známok a štandardov

A500 Ekvivalent triedy Btriedy sa najviac zhodujú, neklesajú{0}}v náhradách: chemické limity a tolerancie sa medzi A500 a EN 10219 / JIS G 3466 líšia, takže konštruktér musí schváliť výmenu a potvrdiť ju na základe správy o teste mlyna.

Rozmerové tolerancie a povrchová úprava

A500 rozmerové tolerancie okrúhlesa riadia A500/A500M-23, sekcia 11. Kruhový vonkajší priemer sa udržiava na ±0,5 % špecifikovaného OD pri 1 900 palcoch a menších a ± 0,75 % pri 2 000 palcoch a väčších, meraných aspoň 2 palce od konca rezu. Hrúbka steny v žiadnom bode nesmie klesnúť o viac ako 10 % pod špecifikovanú stenu (-10 %); mlyny bežne držia ±10 % vrátane plusovej strany. Priamosť je ⅛ palca × ft ÷ 5 a tolerancia dĺžky je + ½ palca / −¼ palca pre dĺžky do 22 stôp a +¾ palca / −¼ palca ďalej.

Povrch je štandardne holý alebo čierny; žiarové zinkovanie, lak alebo olej sú voliteľné. Vnútorný blesk z ERW je normálne zachovaný, pokiaľ príkaz nevyžaduje odstránenie blesku.

Aplikácie

A500 aplikácie s okrúhlym potrubímuprednostňujte sekciu, kde záleží na rovnomernej sile v každom smere a na čistom odkrytom profile.Okrúhla hadica ASTM A500pokrýva väčšinu kruhových{0}}štrukturálnych úloh HSS:

Stavebné stĺpy a výstuhy

Okrúhle stĺpiky HSS odolávajú stláčaniu rovnako vo všetkých smeroch a v exponovaných rámoch vyzerajú čisto -, čo je najbežnejšie použitie guľôčok triedy B.

Osvetľovacie stožiare, konštrukcie značiek a vlajkové stožiare

Stĺpy pouličného a diaľničného osvetlenia a stropné podpery sú takmer vždy okrúhle HSS: kruhová časť odvádza vietor a šev je skrytý vo vnútri.

Členovia mosta a diaľnice

Stĺpiky zábradlia, návestné mostíky a sekundárne mostíky používajú kruhové HSS, kde sa počíta únava aj vzhľad.

Rámy zariadení a základne strojov

Podpery dopravníkov, základne stroja a{0}}štruktúry na manipuláciu s materiálom využívajú zaoblenie na dosiahnutie torznej tuhosti pri kompaktnom pôdoryse.

Architecturally Exposed Structure (AESS)

Baldachýny, zábradlia a hlavné stĺpy využívajú jednotný povrch okrúhleho HSS ako hotový dizajnový prvok.

Kontrola kvality a testovanie

Skúška ťahom.Potvrdzuje, že prieťažnosť a pevnosť v ťahu zodpovedajú tabuľke 2 pre triedu a tvar.

Skúška sploštenia (okrúhla HSS).Povinné pre kruhové profily - dokazuje ťažnosť zvaru pod tlakom; nevyžaduje sa pre tvarované HSS.

Chemický rozbor.Tepelná analýza oproti tabuľke 1; analýza produktu v rámci povolenej relaxácie.

kontrola rozmerov.OD, stena, rovnosť a dĺžka overené podľa časti 11 pre každú dĺžku.

Správa o teste mlyna.EN 10204 3.1 dokumentuje skutočné výsledky tepelnej chémie a mechaniky - vyžiadajte si súbory o súlade s kódom-.

Predám okrúhlu rúrku A500 GRB

Pošlite svoj vonkajší priemer × hrúbka steny, triedu (B alebo dvojité B+C), dĺžku, povrch a cieľový port - náš technický tím potvrdí špecifikáciu pre A500/A500M-23 a vráti cenovú ponuku s dodacím termínom do 24 hodín.

Vyžiadajte si cenovú ponuku okrúhlych rúr ERW z uhlíkovej ocele ASTM A500

FAQ

Čo je okrúhla rúrka z uhlíkovej ocele ASTM A500 ERW?

Okrúhla rúra z uhlíkovej ocele ASTM A500 ERW je za studena -formovaná, elektricky odporovo zváraná konštrukčná rúrka z uhlíkovej ocele v kruhovom dutom profile (CHS), pokrytá normou ASTM A500/A500M-23. Ide o nosný prvok-, nie tlakové potrubie: Kruhová HSS triedy B má minimálnu medzu klzu 42 000 psi (290 MPa) a valcovňa ju dodáva ako zvarenú bez hydrostatickej skúšky. Okrúhla rúra A500 Gr.B je predvolená pre export pre stĺpy, stĺpy a rámy zariadení.

Prečo má okrúhla HSS A500 nižšiu medzu klzu ako štvorcová a obdĺžniková HSS?

Medzera je spracovaná za studena, nie iná oceľ. Kruhová HSS A500 je tvarovaná a zváraná, potom len s veľkosťou - dosiahne výťažnosť raz. Štvorcové a obdĺžnikové HSS sa pretláčajú cez druhú súpravu stojanov, ktoré za studena-opracú oceľ oveľa viac, takže deformačné kalenie zvyšuje ich minimálnu výťažnosť. Podľa tabuľky 2 A500/A500M-23 je náboj triedy B 42 000 psi (290 MPa), zatiaľ čo tvar triedy B je 46 000 psi (315 MPa); Kruhová trieda C je 46 000 psi (315 MPa), zatiaľ čo tvarová trieda C je 50 000 psi (345 MPa). Kruhová HSS medza klzu A500 42 ksi sa vzťahuje len na kruhovú časť.

Je ASTM A500 rovnaký akoRúrka ASTM A53?

Nie. Potrubie A500 vs. A53 je rozdiel medzi štruktúrou-oproti-tlaku. A500 je za studena -tvarovaná zváraná/bezšvová konštrukčná rúrka z uhlíkovej ocele (HSS) pre nosné-rámy a nepodlieha požiadavkám hydrostatického testu. A53 je špecifikácia tlakového{11}}potrubia podľa NPS a plánu, vyrobené pre paru, vodu, vzduch a plyn a je hydrostaticky testované. V tlakovom potrubí nemôžete nahradiť okrúhlu rúrku A500 za A53 a naopak.

Aký je rozdiel medzi ERW a bezšvovým potrubím A500?

ERW aj bezproblémové trasy spĺňajú rovnaké chemické a mechanické požiadavky A500; norma tiež umožňuje. V ERW verzus bezšvíkové HSS je ERW prevládajúcou cestou - oceľový pás je tvarovaný za studena- do kruhu a spojený pozdĺžnym zvarovým švom -, zatiaľ čo bezšvíkový je tvorený z dierovaného ingotu bez švu. Pre väčšinu kruhových konštrukcií HSS je ERW lacnejšou-dostupnou voľbou; plynulé špecifikujte iba vtedy, keď to vyžaduje projektový dokument.

Je okrúhle potrubie A500 dodávané v -zvarenom stave alebo v stave bez napätia{2}?

Kruhová rúra A500 je normálne ako -zváraná HSS -, dodáva sa v -zvarenom stave bez odľahčenia, pokiaľ nákupná objednávka nešpecifikuje odľahčenie od namáhania-. Pozdĺžny zvarový šev je súčasťou sekcie a vnútorný prelis je normálne zachovaný, pokiaľ sa nepožaduje jeho odstránenie. Požadovanú podmienku výslovne uveďte v objednávke, aby ju mlyn certifikoval.

Vyžaduje ASTM A500 hydrostatické testovanie?

č. ASTM A500 je konštrukčná špecifikácia a nevyžaduje hydrostatické testovanie. Norma vyžaduje skúšky ťahom a sploštenie pre kruhovú HSS, chemickú analýzu a správu o skúške frézy. Ak vaša aplikácia vyžaduje tlakovú izoláciu, špecifikujte namiesto nej A53 alebo A106 - sú to normy pre tlakové-rúry s hydrostatickým testovaním.

Akú triedu kruhovej rúry A500 mám špecifikovať - B alebo C?

Špecifikujte stupeň B, pokiaľ dizajn nevyžaduje väčšiu pevnosť. Kruhová HSS A500 triedy B (výťažnosť 42 000 psi / 290 MPa) je celosvetovým štandardným exportom a najlepšou rovnováhou pevnosti, zvariteľnosti a nákladov. Vyberte kruhový stupeň C (výťažnosť 46 000 psi / 315 MPa), keď je prvok poddimenzovaný alebo si to vyžaduje dráha zaťaženia; mnoho severoamerických závodov dodáva duálny-tried B+C. Potvrďte podľa protokolu o skúške mlyna, pretože skutočné hodnoty zvyčajne presahujú minimá.

Čo je A500 Grade B približne ekvivalentné s inými normami?

Ekvivalentné triedy A500 triedy B sú najbližšie - nie sú totožné - s EN 10219 S275J0H / S275J2H (za studena-tvarované HSS zvárané), JIS G 3466 STKR400 a čínskou rodinou GB Q355. Kruh triedy C sa najviac približuje EN 10219 S355J0H / S355J2H a JIS STKR490. Zaobchádzajte s nimi ako s najbližšími triedami vyžadujúcimi schválenie dizajnu, neklesajte{19}}v ekvivalentoch, pretože chemické limity a tolerancie sa medzi normami líšia.
