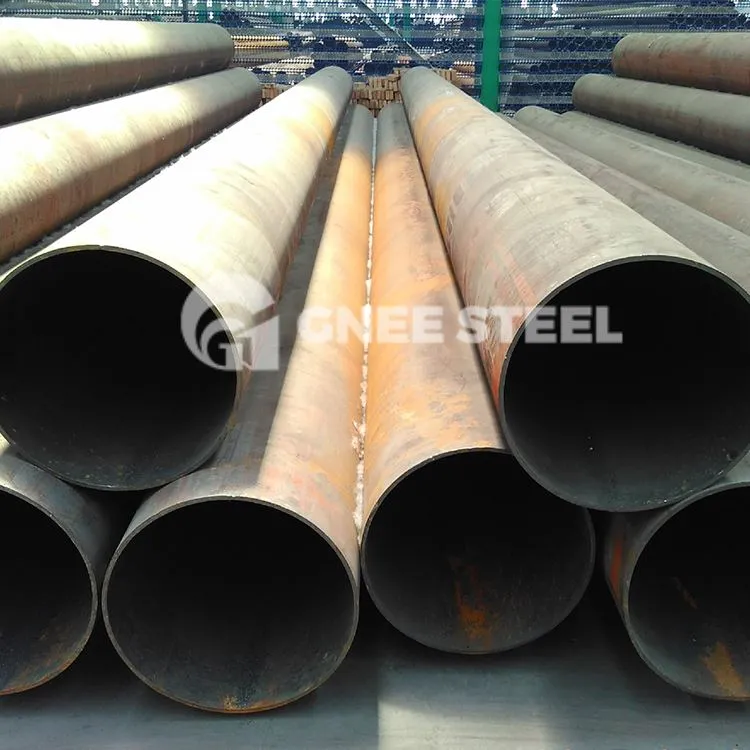

Rúry ASTM A178 ERW

Odporové zváranie je proces zvárania pôsobením tlaku cez elektródu po zmontovaní zvarencov s využitím odporového tepla generovaného prechodom elektrického prúdu cez kontaktné plochy spojov a susedných plôch.

• Normy: ASTM a178 (ASME Sa178)

Stupeň: Stupeň A Stupeň C Stupeň D

Veľkosť: OD 1/2in-5in(12.{4}}mm)

Hrúbka steny:{{0}}.035in-0.360in(0.9-9.1mm)

• Chemické zloženie ASTM A178

Element %	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
	Nízko uhlíková oceľ	Stredne uhlíková oceľ	Mangánová oceľ
C	0.06-0.18	0.35 Max	0.27 Max
Mn	0.27-0.63	0,80 Max	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
Si	...	...	0.10 min.

• Mechanické vlastnosti ASTM A178

Položka	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
Pevnosť v ťahu, min, ksi [MPa]	47[325]	60[415]	70[485]
Medza klzu, min, ksi [MPa]	26[180]	37[255]	40[275]
Predĺženie o 2 palce alebo 50 mm, min, %	35	30	30
Pri skúškach s pozdĺžnym pásom zrážka za	1.50A	1.50A	1.50A
Každých 1⁄32-in[0.8mm] sa zníži hrúbka steny pod 5⁄16in. [8 mm]
Zo základného minimálneho predĺženia sa vypočítajú nasledujúce percentuálne body

• Vonkajší priemer a tolerancia hrúbky steny rúr ASTM A178

Vonkajší priemer tol		Hrúbka steny tol
OD < 50	±0,05 mm	S < 4 mm	±12.5%
OD > 50	±1%	4--20 mm	+15/-12.5%
		S Väčšie alebo rovné 20 mm	±12.5%

Druhy odporového zvárania

1. Bodové zváranie
Bodové zváranie sa montuje do preplátovaného spoja a lisuje sa medzi dve elektródy, pričom sa využíva odporové teplo na roztavenie základného kovu, vzniká zvarový spoj metóda odporového zvárania. Pri zváraní tenkých plechov by sa malo používať bodové zváranie.
Proces bodového zvárania:
(1) predbežný tlak, aby sa zabezpečil dobrý kontakt s obrobkom.
(2) výkon, aby sa vytvorili zvárané zárodky a plastový krúžok.
(3) bod zlomu kovanie, takže roztavené jadro v tlaku pod neustálym pôsobením chladenia kryštalizácie, tvorba hustého tkaniva, žiadne zmršťovanie, praskliny v zvarových spojoch.
2. Švové zváranie
Švové zváranie je zostavené do prelínaného alebo tupého spoja a umiestnené medzi dvoma valcovými elektródami, valcovými tlakovými zvarencami a rotačným, kontinuálnym alebo prerušovaným napájaním, čím sa vytvára kontinuálna metóda odporového zvárania.
Švové zváranie by sa malo použiť na zváranie pravidelnejšieho švu, požiadavky na štruktúru tesnenia, hrúbka plechu je rovnaká v nasledujúcich 3 mm.
3. Zváranie na tupo
Zváranie na tupo je zvarenie pozdĺž celej kontaktnej plochy metódou odporového zvárania.
(1) odporové zváranie na tupo
Odporové zváranie na tupo je zostavenie zvarenca do tupého spoja tak, aby čelná plocha bola v tesnom kontakte s použitím odporového tepla zahriateho do plastického stavu a potom sa sekcia a rýchlo aplikuje horná kovacia sila na dokončenie metódy zvárania. .
Odporové zváranie na tupo by sa malo použiť pre jednoduchý prierez, priemer alebo dĺžku strany menšiu ako 20 mm a požiadavky na pevnosť nie sú príliš vysoké.
(2) bleskové zváranie na tupo
Zábleskové zváranie na tupo je zostavené do tupých spojov, spájajúcich napájací zdroj tak, že jeho koncová plocha sa postupne približuje, aby sa dosiahol lokálny kontakt, použitie odporového tepla na zahrievanie týchto kontaktných bodov pôsobením vysokého prúdu, čo vedie k záblesku, takže koncový kov sa nataví až do konca určitej hĺbky v rámci vopred stanovenej teploty, vypnite a rýchlo použite hornú časť kovacej sily na dokončenie metódy zvárania.
Kvalita spoja bleskového zvárania je lepšia ako odporového zvárania, mechanické vlastnosti zvaru a základného materiálu sú porovnateľné a pred zváraním vopred zváraného povrchu nie je potrebné čistiť spoj.
Bleskové zváranie na tupo sa bežne používa pri zváraní dôležitých zvarencov. Možno zvárať s rovnakým kovom, možno zvárať aj rôzne kovy; možno zvárať 0 drôt 0,01 mm, možno zvárať aj 20 000 mm kovových tyčí a profilov.

Oceľová rúra A178 ERW
